Thông số kích thước và lực đẩy của Ben hơi khí nén AIRTAC SC63x

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC63x

Thông số kích thước của Ben hơi khí nén Airtac SC63x

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

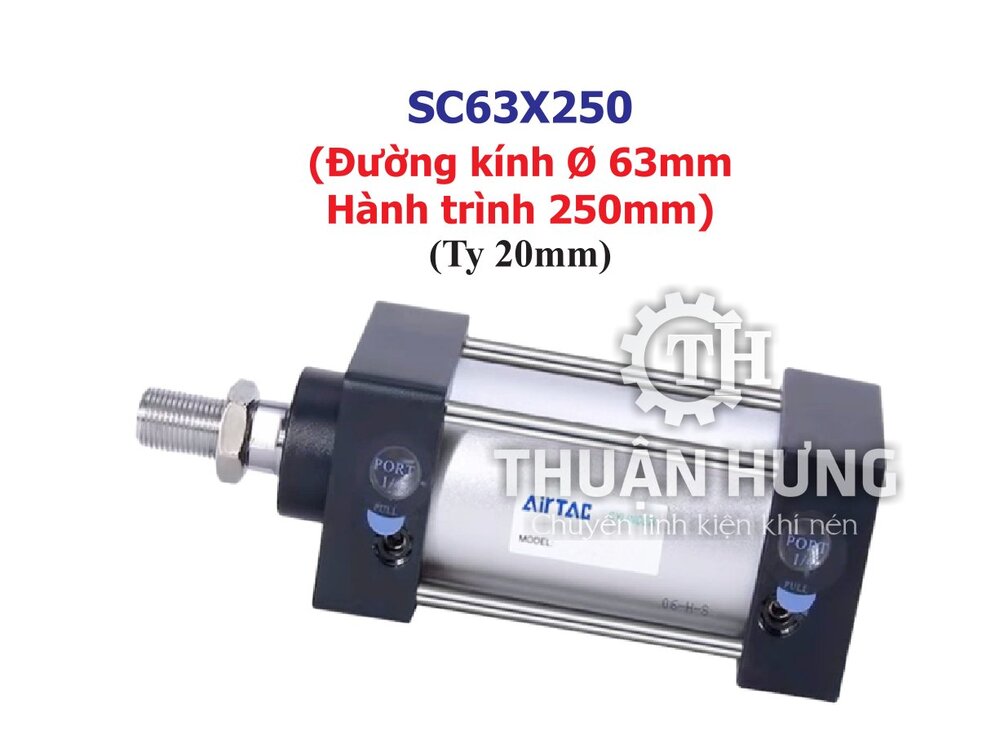

Ben Hơi Khí Nén AIRTAC SC63x (Đường kính Piston phi 63mm x Hành trình mm)

Kích thước cổng: ren 17mm (3/8")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC63

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC63 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC63

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC63 thì mình có các thông số như sau:

Đường kính trong xi lanh: 63mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 3117 và pull (kéo về) 2803

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC63 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 3117 = 2181,9 tương đương 218,1kg) và kéo về với lực (0,7 x 2803 = 1962,1 tương đương 196,2kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất
