Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van Điện Từ Khí Nén Airtac 4V110-06 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động

Hình mặt trên chiếc van điện từ khí nén AIRTAC 4V110-06 (van khí nén 5/2)

Mặt dưới chiếc van điện từ khí nén AIRTAC 4V110-06 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (In), và 2 cửa còn lại là 2 cửa xả (Exhaust).

Hình mặt dưới chiếc van điện từ khí nén AIRTAC 4V110-06 (van khí nén 5/2)

Thông số kỉ thuật của van điện từ khí nén Airtac 4V110-06.

kích thước cổng : 1/8" (ren 9.6)

Áp suất hoạt động: 0.15 - 0.8 MPa .

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: -20~70^oC

Thông số kỉ thuật của van điện từ khí nén AIRTAC 4V110-06 (van khí nén 5/2)

Thông số Model của van điện từ khí nén AIRTAC 4V110-06 (van khí nén 5/2)

Các loại van khí nén 5/2 sau đây có chức năng hoạt động hoàn toàn giống nhau chỉ có kích thước khác nhau

Van điện từ khí nén AIRTAC có các model : 4V110-06, 4V210-08, 4V310-10, 4V410-15

Van điện từ khí nén JELPC có các model : 4V110-06, 4V210-08, 4V310-10, 4V410-15

Van điện từ khí nén STNC có các model : TG2511, TG2521, TG2531, TG2541

Tuy chúng khác hãng sản xuất nhưng chức năng hoạt động hoàn toàn giống nhau và lắp đế cũng giống nhau

Và tất cả các loại van điện từ khí nén 5/2 (1 đầu điện) đều có chức năng hoạt động giống như chiếc van khí nén 5/2 trong video dưới đây

Video mô tả về sản phẩm van điện từ khí nén AIRTAC 4V110-06 (van khí nén 5/2)

Link tải catalogue sản phẩm bên dưới

Catalogue (Download)...

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x225

Thông số kích thước của Xi lanh khí nén Airtac SC50x225

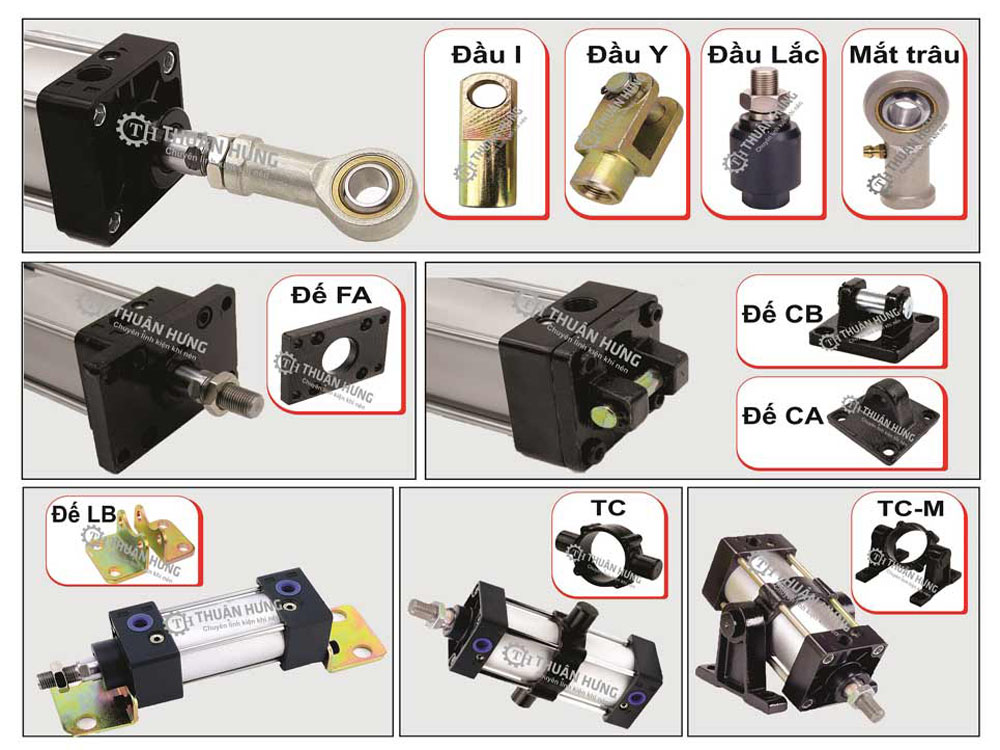

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x225 (Đường kính Piston phi 50mm x Hành trình 225mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

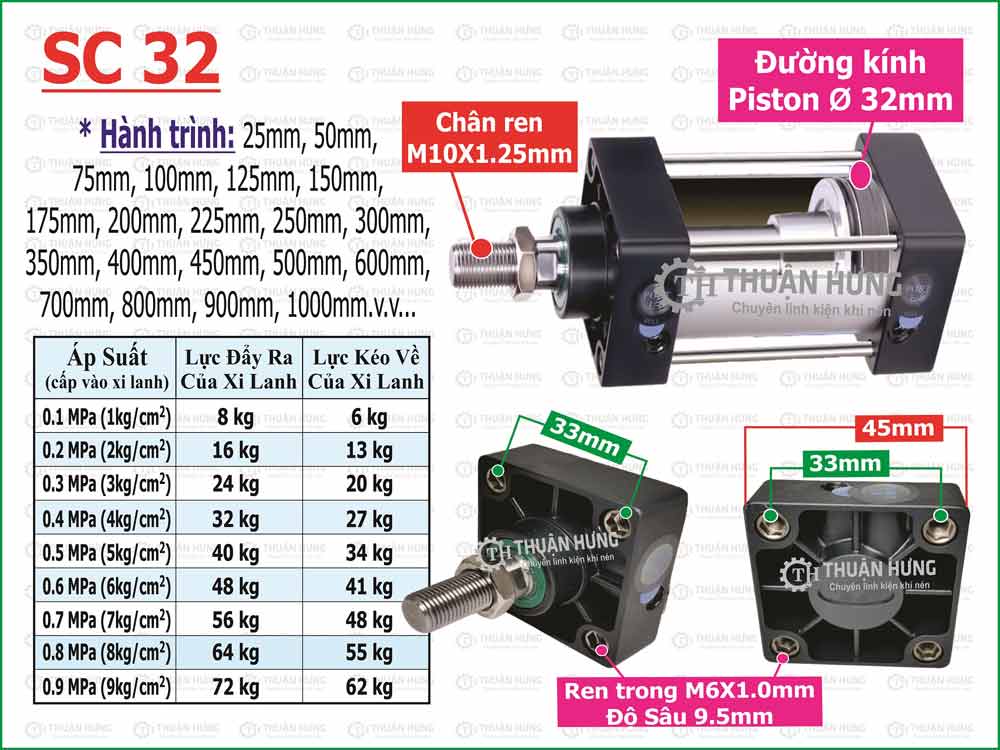

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

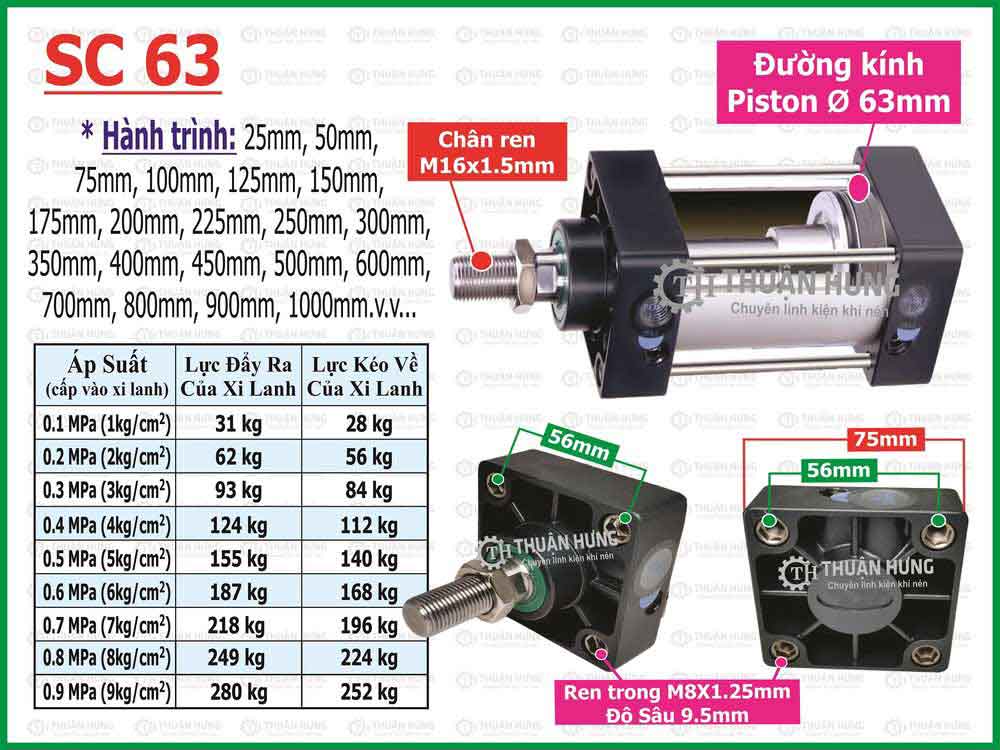

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

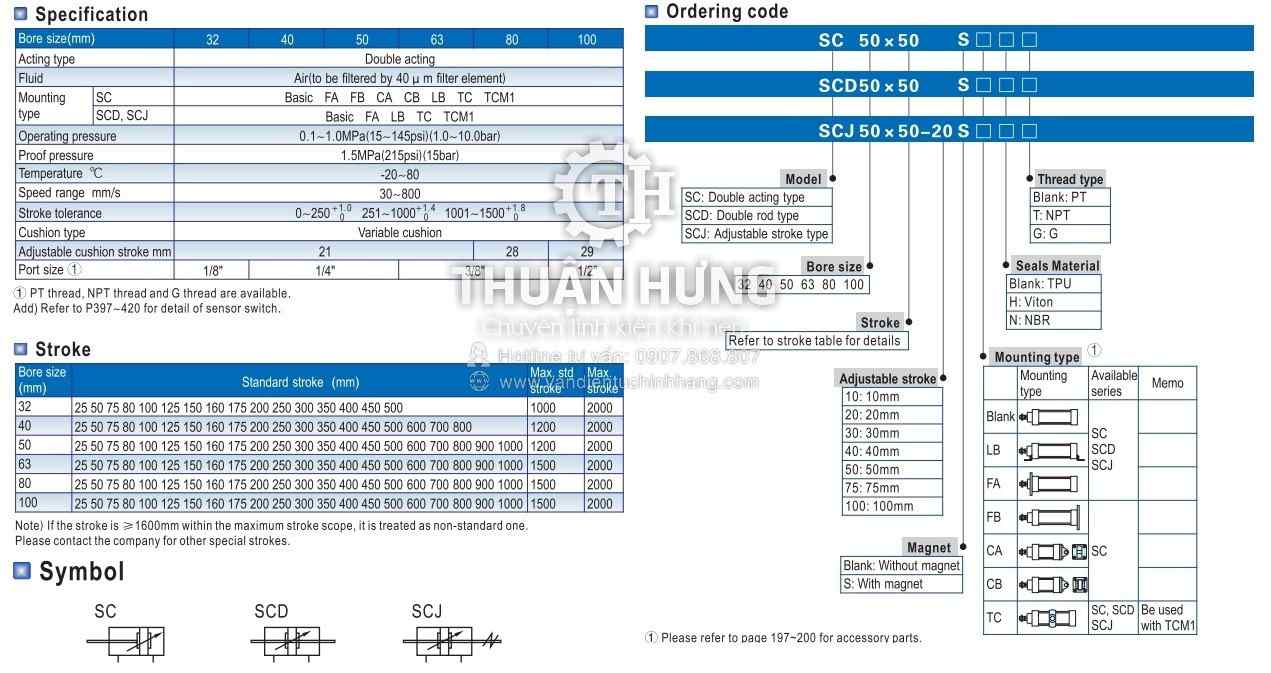

Catalog tính năng của xilanh khí nén AIRTAC SC

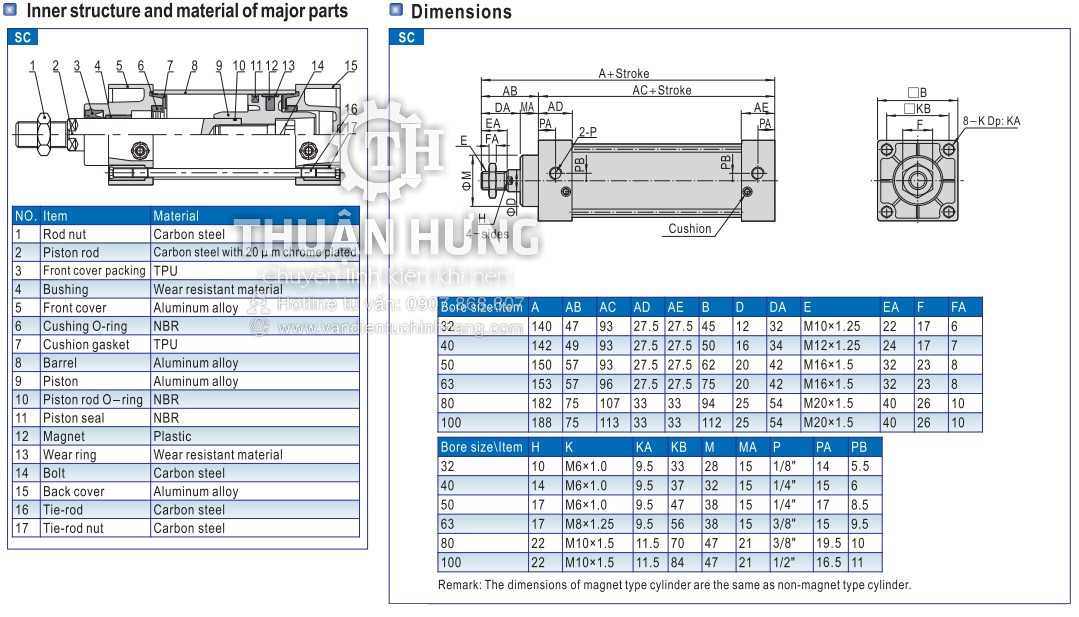

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

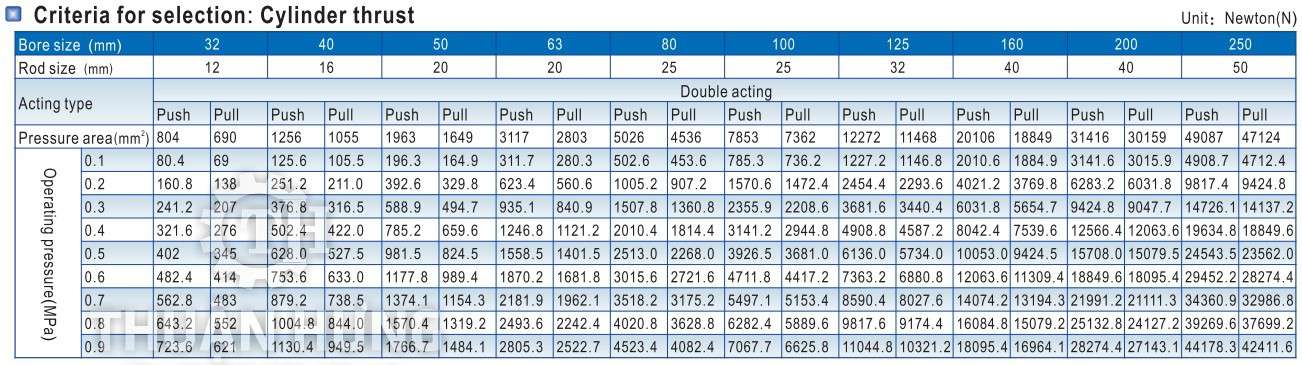

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

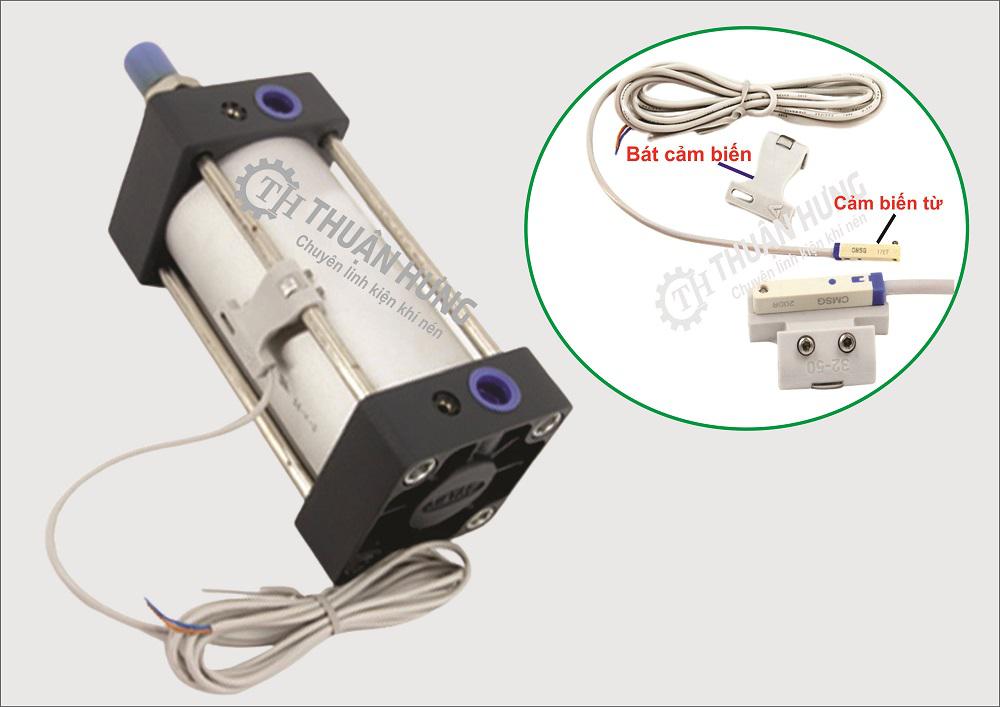

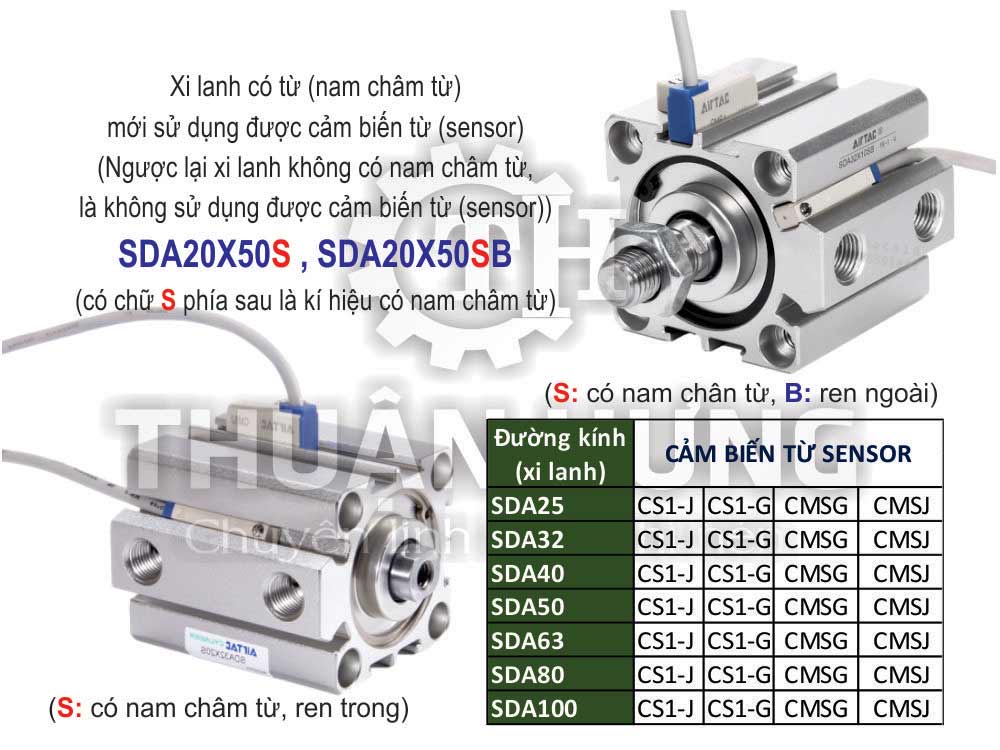

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xi lanh khí nén, giúp xi lanh khí nén hoạt động

Van Điện Từ Khí Nén Airtac 4V210-08 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động

Hình mặt trên chiếc van điện từ khí nén AIRTAC 4V210-08 (van khí nén 5/2)

Mặt dưới chiếc van điện từ khí nén AIRTAC 4V210-08 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (IN), và 2 cửa còn lại là 2 cửa xả (Exhaust).

Hình mặt dưới chiếc van điện từ khí nén AIRTAC 4V210-08 (van khí nén 5/2)

Thông số kỉ thuật của van điện từ khí nén Airtac 4V210-08 (van khí nén 5/2)

Kích thước cổng: 1/4''.(ren 13)

kích thước cổng xả: 1/8" (ren 9.6)

Áp suất hoạt động: 0.15 - 0.8 MPa .

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: -20~70^oC

Thông số kỹ thuật của van điện từ khí nén AIRTAC 4V210-08 (van khí nén 5/2)

Thông số Model của van điện từ khí nén AIRTAC 4V210-08 (van khí nén 5/2)

Các thông số kỹ thuật và kích thước của van điện từ khí nén AIRTAC 4V210-08 (van khí nén 5/2)

Link tải catalogue sản phẩm bên dưới

Catalogue (Download)...

Giá van điện từ khí nén AIRTAC 4V210-08

Mua van điện từ khí nén AIRTAC 4V210-08 ở đâu?

Các loại van khí nén 5/2 sau đây có chức năng hoạt động hoàn toàn giống nhau chỉ có kích thước khác nhau

Van điện từ khí nén AIRTAC có các model : 4V110-06, 4V210-08, 4V310-10, 4V410-15

Van điện từ khí nén JELPC có các model : 4V110-06, 4V210-08, 4V310-10, 4V410-15

Van điện từ khí nén STNC có các model : TG2511, TG2521, TG2531, TG2541

Tuy chúng khác hãng sản xuất nhưng chức năng hoạt động hoàn toàn giống nhau và lắp đế cũng giống nhau

Và tất cả các loại van điện từ khí nén 5/2 (1 đầu điện) đều có chức năng hoạt động giống như chiếc van khí nén 5/2 trong video dưới đây

\

Video giới thiệu sơ lược về van điện từ khí nén AIRTAC 4V210-08 ( van khí nén 5/2)

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van điện từ khí nén Airtac 4V230C-08 là loại van kích hoạt bằng điện.

Gồm có 2 đầu điện, 5 cửa và 3 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động.

                            Hình mặt trên chiếc van điện từ khí nén AIRTAC 4V230C-08

Mặt dưới chiếc van điện từ khí nén AIRTAC 4V230C-08 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (In), và 2 cửa còn lại là 2 cửa xả (Exhaust).

                                       Hình mặt dưới chiếc van điện từ khí nén AIRTAC 4V230C-08

Thông số kỹ thuật của van điện từ khí nén Airtac 4V230C-08

Kích thước cổng (In, Out): 1/4''.(ren 13)

kích thước cổng xả (Exhaust): 1/8" (ren 9.6)

Áp suất hoạt động: 0.15 - 0.8 MPa .

Loại van 5 cửa 3 vị trí, 2 đầu coil điện

Nhiệt độ hoạt động: -20~70^oC

Thông số kỹ thuật của van điện từ khí nén AIRTAC 4V230C-08

Thông số Model của van điện từ khí nén AIRTAC 4V230C-08

Các thông số kích thước của van điện từ khí nén AIRTAC 4V230C

Giới thiệu van điện từ khí nén AIRTAC 4V230C-08 và nguyên lý hoạt động của van 5/3

Link tải catalogue sản phẩm bên dưới

Catalogue (Download)...

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van Điện Từ Airtac 4V310-10 là loại van kích hoạt bằng điện.

Gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động

                                         Cấu tạo mặt trên chiếc van điện từ AIRTAC 4V310-10

Mặt dưới chiếc van điện từ AIRTAC 4V210-08 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (IN), và 2 cửa còn lại là 2 cửa xả (Exhaust).

                                       Cấu tạo mặt dưới chiếc van điện từ AIRTAC 4V310-10

Thông số kỹ thuật của Van Điện Từ Airtac 4V310-10

Kích thước cổng (In, Out): 3/8''.(ren 17)

kích thước cổng xả (Exhaust): 1/4" (ren 13)

Áp suất hoạt động: 0.15 - 0.8 MPa .

Loại van 5 cửa 2 vị trí, 1 đầu coil điện

Nhiệt độ hoạt động: -20~70^oC

Thông số kỉ thuật của van điện từ AIRTAC 4V310-10

Thông số Model của van điện từ AIRTAC 4V310-10

Link tải catalogue sản phẩm bên dưới

Catalogue (Download)...

Video giới thiệu tính năng của van điện từ khí nén AIRTAC 4V310-10

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x250

Thông số kích thước của Xi lanh khí nén Airtac SC50x250

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x250 (Đường kính Piston phi 50mm x Hành trình 250mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van cơ khí gạt tay Airtac 4V310-10 là loại van kích hoạt bằng tay, gồm có 1 tay gạt, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

phía trên thân van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động.

                                          Phía trên thân của van cơ khí gạt tay AIRTAC 4H310-10

phía dưới chiếc van cơ khí gạt tay AIRTAC 4H310-10 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (In), và 2 cửa còn lại là 2 cửa xả (Exhaust).

                                       Phía dưới chiếc van điện từ AIRTAC 4H310-10

Cửa Hàng THUẬN HƯNG

Chuyên Linh Kiện Khí Nén Tại TPHCM

Với triết lý kinh doanh coi mỗi khách hàng là một cá thể riêng biệt, có nhu cầu được lắng nghe, chia sẻ, được phục vụ một cách tốt nhất và được đối xử công bằng, THUẬN HƯNG luôn nỗ lực ở mức cao nhất để mỗi khách hàng đều được phục vụ tốt nhất. Đối với chúng tôi, sự hài lòng và tin cậy của khách hàng chính là khởi nguồn cho sự thịnh vượng và phát triển bền vững !

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van cơ khí gạt tay Airtac 4HV330-10 là loại van kích hoạt bằng tay.

gồm có 1 tay gạt, 4 cửa và 3 vị trí.

Cửa đưa khí vào (In) được kí hiệu là P

Cửa P là cửa đưa khí vào (In) của van cơ khí gạt tay AIRTAC 4HV330-10

khí thoát ra ngoài (Out) thông qua 2 cửa, được ký hiệu là A và B

Cửa A là cửa khí thoát ra (Out) của van cơ khí gạt tay AIRTAC 4HV330-10

Cửa B là cửa khí thoát ra (Out) của van cơ khí gạt tay AIRTAC 4HV330-10

van cơ khí gạt tay AIRTAC 4HV330-10 có 1 cửa xả (Exhaust)

Cửa R là cửa xả (Exhaust) của van cơ khí gạt tay AIRTAC 4HV330-10

Thông số kỹ thuật và tính năng của van gạt tay khí nén Airtac 4HV330-10 (Van Khí Nén 4/3)

Van gạt tay khí nén AIRTAC 4HV330-10 là loại van khí nén 4/3 có 4 cổng 3 vị trí và 1 thanh gạt, kích hoạt bằng cơ, thường được dùng để điều khiển xi lanh khí nén.

Kích thước cổng: 3/8" (ren 17).

Áp suất hoạt động: 0~1MPa.

Loại van hơi 4 cửa 3 vị trí. (1 thanh gạt tay)

Hãng sản xuất: AIRTAC (Đài Loan)

Nhiệt độ hoạt động: -20~70^oC.

Các loại van gạt tay khí nén

4HV230-08 là loại van gạt tay khí nén 4/3 (Ren 13mm)

4HV330-10 là loại van gạt tay khí nén 4/3 (Ren 17mm)

4HV430-15 là loại van gạt tay khí nén 4/3 (Ren 21mm)

Cấu tạo van gạt tay khí nén AIRTAC 4HV330-10 (van khí nén 4/3, ren 17)

Ký hiệu và cấu tạo của van gạt tay khí nén AIRTAC 4HV330-10 (Van khí nén 4/3, ren 17)

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van điện từ khí nén MINDMAN MVSC-180-4E1 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động

                               Cấu tạo phía trên chiếc van điện từ khí nén MINDMAN MVSC-180-4E1

Mặt dưới chiếc van điện từ khí nén MINDMAN MVSC-180-4E1 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (In), và 2 cửa còn lại là 2 cửa xả (Exhaust).

                            Cấu tạo phía dưới chiếc van điện từ khí nén MINDMAN MVSC-180-4E1

Cửa Hàng THUẬN HƯNG

Chuyên Linh Kiện Khí Nén Tại TPHCM

Với triết lý kinh doanh coi mỗi khách hàng là một cá thể riêng biệt, có nhu cầu được lắng nghe, chia sẻ, được phục vụ một cách tốt nhất và được đối xử công bằng, THUẬN HƯNG luôn nỗ lực ở mức cao nhất để mỗi khách hàng đều được phục vụ tốt nhất. Đối với chúng tôi, sự hài lòng và tin cậy của khách hàng chính là khởi nguồn cho sự thịnh vượng và phát triển bền vững !

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x300

Thông số kích thước của Xi lanh khí nén Airtac SC50x300

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x300 (Đường kính Piston phi 50mm x Hành trình 300mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

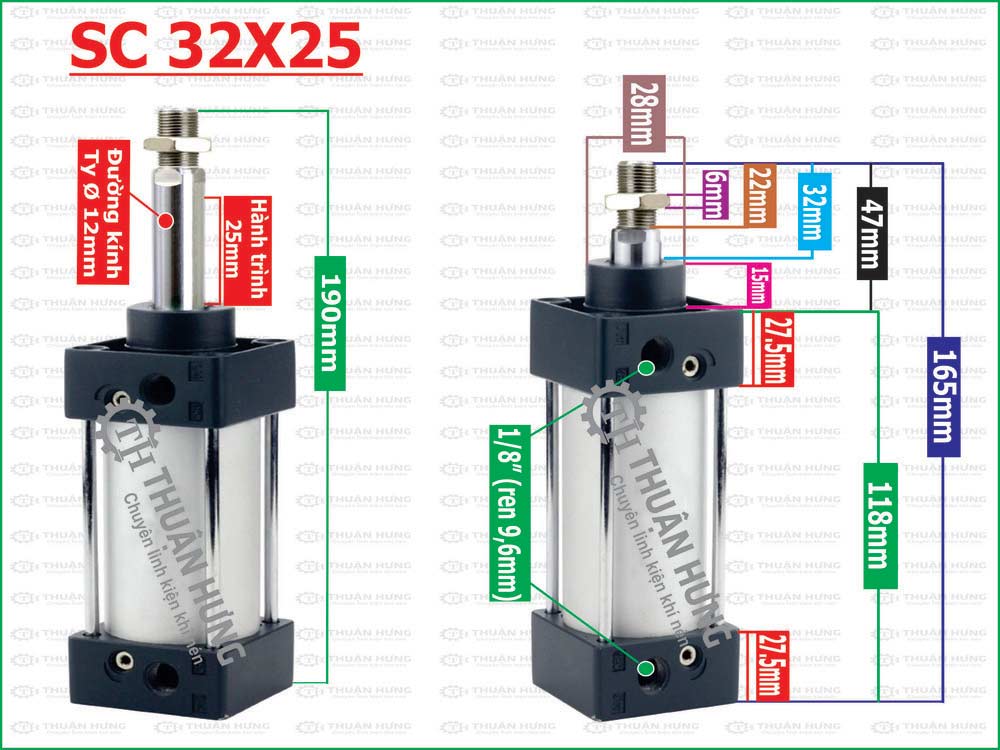

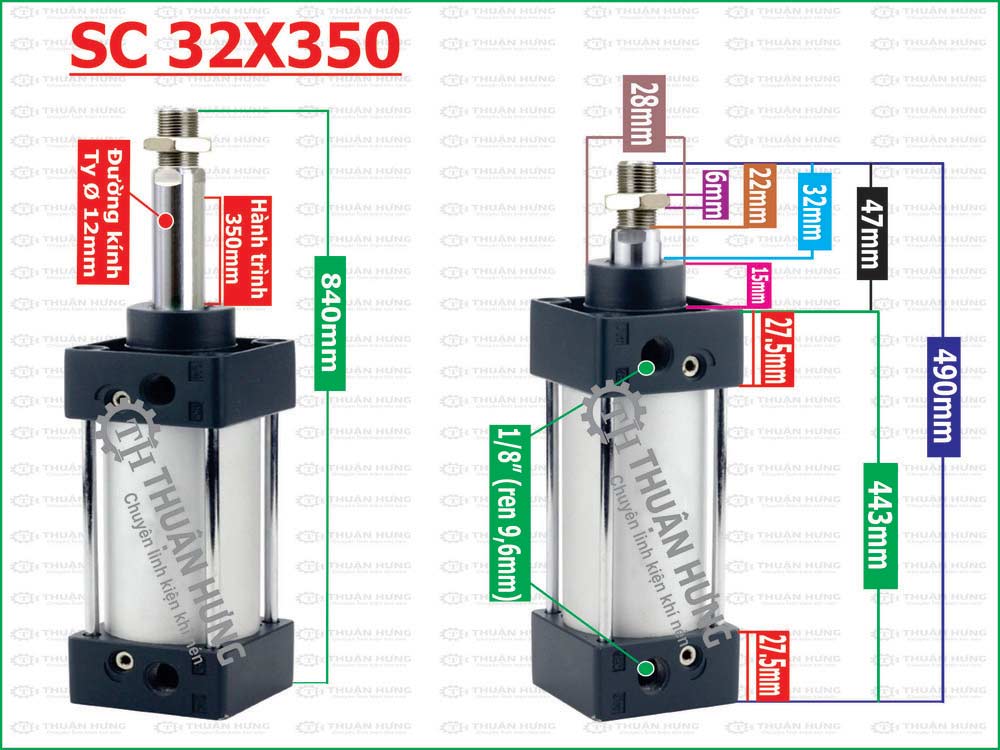

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van điện từ khí nén MINDMAN MVSC-220-4E1 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cổng và 2 vị trí. 2 cổng nằm phía trên và 3 cổng nằm phía dưới.

Mặt trên của chiếc van gồm 2 cổng là 2 cổng (Out), khí thoát ra ngoài qua 2 cổng này đến kích hoạt xy lanh hoạt động

                               Cấu tạo phía trên chiếc van điện từ khí nén MINDMAN MVSC-220-4E1

Mặt dưới chiếc van điện từ khí nén MINDMAN MVSC-220-4E1 gồm 3 cổng.

Cổng giữa là cổng đưa khí vào (In), và 2 cổng còn lại là 2 cổng xả (Exhaust).

                            Cấu tạo phía dưới chiếc van điện từ khí nén MINDMAN MVSC-220-4E1

Thông số kĩ Thuật của van điện từ khí nén MINDMAN MVSC-220-4E1

Các thông số kĩ thuật của van điện từ khí nén MINDMAN MVSC-220-4E1

Các thông số kích cỡ của van điện từ khí nén MINDMAN MVSC-220-4E1

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van điện từ khí nén MINDMAN MVSC-260-4E1 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động

                               Cấu tạo phía trên chiếc van điện từ khí nén MINDMAN MVSC-260-4E1

Mặt dưới chiếc van điện từ khí nén MINDMAN MVSC-260-4E1 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (In), và 2 cửa còn lại là 2 cửa xả (Exhaust).

                           Cấu tạo phía dưới chiếc van điện từ khí nén MINDMAN MVSC-260-4E1

Thông số kĩ Thuật của van điện từ khí nén MINDMAN MVSC-260-4E1

Các thông số kĩ thuật của van điện từ khí nén MINDMAN MVSC-260-4E1

Các thông số kích cỡ của van điện từ khí nén MINDMAN MVSC-260-4E1

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van điện từ khí nén STNC TG2521-08 là loại van kích hoạt bằng điện, gồm có 1 đầu điện, 5 cửa và 2 vị trí. 2 cửa nằm phía trên và 3 cửa nằm phía dưới.

Mặt trên của chiếc van gồm 2 cửa là 2 cửa (Out), khí thoát ra ngoài qua 2 cửa này đến kích hoạt xy lanh hoạt động

                            Cấu tạo phía trên chiếc van điện từ khí nén STNC TG2521-08

Mặt dưới chiếc van điện từ khí nén STNC TG2521-08 gồm 3 cửa.

Cửa giữa là cửa đưa khí vào (In), và 2 cửa còn lại là 2 cửa xả (Exhaust).

                         Cấu tạo phía dưới chiếc van điện từ khí nén STNC TG2521-08

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x200

Thông số kích thước của Xi lanh khí nén Airtac SC50x200

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x200 (Đường kính Piston phi 50mm x Hành trình 200mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Van gạt tay khí nén STNC TG2521B-08 là loại van khí nén 5/2 có 5 cổng 2 vị trí và 1 thanh gạt, kích hoạt bằng tay, thường được dùng để điều khiển xi lanh khí nén.

Áp suất hoạt động: 0~ 1.0MPa.

Kích thước cổng: 1/4''.(ren 13).

Nhiệt độ hoạt động: -5~60^oC

Loại van hơi 5 cửa 2 vị trí. (1 thanh gạt tay)

Hãng sản xuất: STNC (Trung Quốc)

Dòng series TG có các loại như sau:

TG2521B-08 là loại van gạt tay khí nén 5/2  (Ren 13mm)

TG2531B-10 là loại van gạt tay khí nén 5/2  (Ren 17mm)

TG3521B-08C là loại van gạt tay khí nén 5/3 (Ren 13mm)

Cấu tạo của van gạt tay khí nén STNC TG2521-08 (van khí nén 5/2, Ren 13mm).

Cấu tạo van gạt tay khí nén STNC TG2521B-08 (van khí nén 5/2 ren 13mm).

kích thước cổng: 1" (ren 34mm).

Áp suất hoạt động: từ 0 ~ 0.7 MPa .

Loại van 2 cửa 2 vị trí, 1 đầu điện

Nhiệt độ hoạt động: từ -5~180^oC.

Điện áp: DC 24V,  AC 110V,  AC 220V

Van điện từ chịu nhiệt có series US là loại van chuyên hoạt động ở nhiệt độ cao lên đến 180 độ C có các model như sau:

US-15 (1/4'', phi 21) , US-20 (3/4'', phi 27), US-25 (1", phi 34), US-35 (1 1/4", phi 42), US-40 (1 1/2", phi 49), US-50 (2", phi 60)

Ngoài ra chúng tôi còn cung cấp van điện từ nước, hoạt động ở nhiệt độ từ -5 đến 80 độ C có series UD và UW.

UD-8  (ren 13)

UD-10  (ren 17)

UW-15  (ren 21)

UW-20  (ren 27)

UW-25  (ren 34)

UW-35  (ren 43)

UW-40  (ren 49)

UW-50  (ren 60)

Để phục vụ cho nhu cầu của thị trường thì chúng tôi xin giới thiệu hai sản phẩm mới có trọng lượng và kích cỡ rất lớn là phi 76 và phi 90.

UW-65 (phi 76mm) (Model mới nhất),

UW-80 (phi 90mm) (Model mới nhất) .

Các tính năng, kích cỡ, trọng lượng được mô tả bên dưới

Thông số kỹ thuật và kích cỡ của van điện từ nước US-25

Thông số kỹ thuật của van điện từ nước US-25

Van gạt tay khí nén STNC TG2521B-08 là loại van khí nén 5/2 có 5 cổng 2 vị trí và 1 thanh gạt, kích hoạt bằng cơ, thường được dùng để điều khiển xi lanh khí nén.

Kích thước cổng: 1/4''.(ren 13).

Áp suất hoạt động: 0~ 1.0MPa.

Loại van hơi 5 cửa 2 vị trí. (1 thanh gạt tay)

Hãng sản xuất: STNC (Trung Quốc)

Nhiệt độ hoạt động: -5~60^oC.

Dòng series TG có các loại như sau:

TG2521B-08 là loại van gạt tay khí nén 5/2  (Ren 13mm)

TG2531B-10 là loại van gạt tay khí nén 5/2  (Ren 17mm)

TG3521B-08C là loại van gạt tay khí nén 5/3 (Ren 13mm)

Cấu tạo van gạt tay khí nén STNC TG2521B-08 (van khí nén 5/2 ren 13mm)

Cấu tạo của van gạt tay khí nén STNC TG2521-08 (van khí nén 5/2, Ren 13mm)

Van gạt tay khí nén STNC TG2531B-10 là loại van khí nén 5/2 có 5 cổng 2 vị trí và 1 thanh gạt, kích hoạt bằng cơ, thường được dùng để điều khiển xi lanh khí nén.

Kích thước cổng: 3/8''.(ren 17).

Áp suất hoạt động: 0~ 1.0MPa.

Loại van hơi 5 cửa 2 vị trí. (1 thanh gạt tay)

Hãng sản xuất: STNC (Trung Quốc)

Nhiệt độ hoạt động: -5~60^oC.

Dòng series TG có các loại như sau:

TG2521B-08 là loại van gạt tay khí nén 5/2  (Ren 13mm)

TG2531B-10 là loại van gạt tay khí nén 5/2  (Ren 17mm)

TG3521B-08C là loại van gạt tay khí nén 5/3 (Ren 13mm)

Cấu tạo van gạt tay khí nén STNC TG2531B-10 (van khí nén 5/2 ren 17mm)

Cấu tạo của van gạt tay khí nén STNC TG2531-10 (van khí nén 5/2, Ren 17mm)

Van điều áp STNC TR2000-02 có chức năng điều chỉnh áp suất khí nén

kích thước cổng : 1/4" (ren 13mm)

Áp suất: 0.05 ~ 1 MPa

Nhiệt độ hoạt động: 0~60oC

Hãng sản xuất: STNC (Trung Quốc)

Van điều áp STNC series TR có các model sau:

TR2000-02 (ren 13mm, 1/4")

TR3000-03 (ren 17mm, 3/8")

TR4000-04 (ren 21mm, 1/2")

TR4000-06 (ren 27mm, 3/4")

TR5000-10 (ren 34mm, 1")

Dưới đây là catalog của van điều áp khí nén STNC áp suất 10 KG

Thông số kĩ thuật và kích thước của van điều áp khí nén STNC TR2000-02

Video giới thiệu van điều áp khí nén STNC TR2000-02

Ngoài những model trên van điều áp STNC còn có các loại cao áp như sau:

Loại van điều áp khí nén áp suất 36Kg/cm2

Van điều áp STNC series TYH có những model sau:

TYH-15 (ren 21, 1/2"),

TYH-20 (ren 27, 3/8") ,

TYH-25 (ren 34, 1")

Loại van điều áp khí nén áp suất 16Kg/cm2

Van điều áp STNC series LR có những model sau:

LR-08 (ren 1/4", 13mm)

LR-10 (ren 3/8", 17mm)

LR-15 (ren 1/2", 21mm)

Van điều áp STNC series TRY có những model sau:

TRY-8 (ren 13, 1/4"),

TRY-10 (ren 17, 3/8"),

TRY-15 (ren 21,1/2"),

TRY-20 (ren 27, 3/4"),

TRY-25 (ren 34, 1"),

TRY-40 (ren 49, 1 1/2"),

TRY-50 (ren 60, 2").

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Van điều áp STNC TR3000-03 có chức năng điều chỉnh áp suất khí nén

kích thước cổng : 3/8" (ren 17mm)

Áp suất: 0.05 ~ 1 MPa

Nhiệt độ hoạt động: 0~60oC

Hãng sản xuất: STNC (Trung Quốc)

Van điều áp STNC series TR có các model sau:

TR2000-02 (ren 13mm, 1/4")

TR3000-03 (ren 17mm, 3/8")

TR4000-04 (ren 21mm, 1/2")

TR4000-06 (ren 27mm, 3/4")

TR5000-10 (ren 34mm, 1")

Dưới đây là catalog của van điều áp khí nén STNC áp suất 10 KG

Thông số kĩ thuật và kích thước của van điều áp khí nén STNC TR3000-03

Ngoài những model trên van điều áp STNC còn có các loại cao áp như sau:

Loại van điều áp khí nén áp suất 36Kg/cm2

Van điều áp STNC series TYH có những model sau:

TYH-15 (ren 21, 1/2"),

TYH-20 (ren 27, 3/8").

TYH-25 (ren 34, 1").

Loại van điều áp khí nén áp suất 16Kg/cm2

Van điều áp STNC series LR có những model sau:

LR-08 (ren 1/4", 13mm).

LR-10 (ren 3/8", 17mm).

LR-15 (ren 1/2", 21mm).

Van điều áp STNC series TRY có những model sau:

TRY-8 (ren 13, 1/4"),

TRY-10 (ren 17, 3/8"),

TRY-15 (ren 21,1/2"),

TRY-20 (ren 27, 3/4"),

TRY-25 (ren 34, 1"),

TRY-40 (ren 49, 1 1/2"),

TRY-50 (ren 60, 2").

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Là loại van phân phối khí đến xy lanh khí nén, giúp xy lanh khí nén hoạt động

Van cơ khí gạt tay Airtac 4HV230-08 là loại van kích hoạt bằng tay.

gồm có 1 tay gạt, 4 cửa và 3 vị trí.

Cửa đưa khí vào (In) được kí hiệu là P

Cửa P là cửa đưa khí vào (In) của van cơ khí gạt tay AIRTAC 4HV230-08

khí thoát ra ngoài (Out) thông qua 2 cửa, được ký hiệu là A và B

Cửa A là cửa khí thoát ra (Out) của van cơ khí gạt tay AIRTAC 4HV230-08

Cửa B là cửa khí thoát ra (Out) của van cơ khí gạt tay AIRTAC 4HV230-08

van cơ khí gạt tay AIRTAC 4HV230-08 có 1 cửa xả (Exhaust)

Cửa R là cửa xả (Exhaust) của van cơ khí gạt tay AIRTAC 4HV230-08

Thông số kỹ thuật và tính năng của van gạt tay khí nén Airtac 4HV230-08 (Van Khí Nén 4/3)

Van gạt tay khí nén AIRTAC 4HV230-08 là loại van khí nén 4/3 có 4 cổng 3 vị trí và 1 thanh gạt, kích hoạt bằng cơ, thường được dùng để điều khiển xi lanh khí nén.

Kích thước cổng: 1/4" (ren 13).

Áp suất hoạt động: 0~1MPa.

Loại van hơi 4 cửa 3 vị trí. (1 thanh gạt tay)

Hãng sản xuất: AIRTAC (Đài Loan)

Nhiệt độ hoạt động: -20~70^oC.

Các loại van gạt tay khí nén

4HV230-08 là loại van gạt tay khí nén 4/3 (Ren 13mm)

4HV330-10 là loại van gạt tay khí nén 4/3 (Ren 17mm)

4HV430-15 là loại van gạt tay khí nén 4/3 (Ren 21mm)

Cấu tạo van gạt tay khí nén AIRTAC 4HV230-08 (van khí nén 4/3, ren 13)

Ký hiệu và cấu tạo của van gạt tay khí nén AIRTAC 4HV230-08 (Van khí nén 4/3, ren 13)

Khớp nối AIRTAC PC là một đầu nối thẳng bao gồm một đầu ống và một đầu ren, khớp nối AIRTAC PC có nhiều kích cỡ khác nhau mỗi kích cỡ tương ứng với một model của sản phẩm như sau:

AIRTAC PC4M5 (ren 5mm, ống 4mm)

AIRTAC PC401 (ren 9.6mm, ống 4mm)

AIRTAC PC402 (ren 13mm, ống 4mm)

AIRTAC PC6M5 (ren 5mm, ống 6mm)

AIRTAC PC601 (ren 9.6mm, ống 6mm)

AIRTAC PC602 (ren 13mm, ống 6mm)

AIRTAC PC603 (ren 17mm, ống 6mm)

AIRTAC PC604 (ren 21mm, ống 6mm)

AIRTAC PC801 (ren 9.6mm, ống 8mm)

AIRTAC PC802 (ren 13mm, ống 8mm)

AIRTAC PC803 (ren 17mm, ống 8mm)

AIRTAC PC804 (ren 21mm, ống 8mm)

AIRTAC PC1001 (ren 9.6mm, ống 10mm)

AIRTAC PC1002 (ren 13mm, ống 10mm)

AIRTAC PC1003 (ren 17mm, ống 10mm)

AIRTAC PC1004 (ren 21mm, ống 10mm)

AIRTAC PC1201 (ren 9.6mm, ống 12mm)

AIRTAC PC1202 (ren 13mm, ống 12mm)

AIRTAC PC1203 (ren 17mm, ống 12mm)

AIRTAC PC1204 (ren 21mm, ống 12mm)

Các thông số của các loại khớp nối ARTAC PC

Các thông số kích thước và model của khớp nối AIRTAC PC

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Khớp nối AIRTAC PL là một co nối 90 độ bao gồm một đầu ống và một đầu ren, khớp nối AIRTAC PL có nhiều kích cỡ khác nhau mỗi kích cỡ tương ứng với một model của sản phẩm như sau:

Khớp nối AIRTAC PL4M5 (ren 5mm, ống 4mm)

Khớp nối AIRTAC PL401 (ren 9.6mm, ống 4mm)

Khớp nối AIRTAC PL402 (ren 13mm, ống 4mm)

Khớp nối AIRTAC PL6M5 (ren 5mm, ống 6mm)

Khớp nối AIRTAC PL601 (ren 9.6mm, ống 6mm)

Khớp nối AIRTAC PL602 (ren 13mm, ống 6mm)

Khớp nối AIRTAC PL603 (ren 17mm, ống 6mm)

Khớp nối AIRTAC PL604 (ren 21mm, ống 6mm)

Khớp nối AIRTAC PL801 (ren 9.6mm, ống 8mm)

Khớp nối AIRTAC PL802 (ren 13mm, ống 8mm)

Khớp nối AIRTAC PL803 (ren 17mm, ống 8mm)

Khớp nối AIRTAC PL804 (ren 21mm, ống 8mm)

Khớp nối AIRTAC PL1001 (ren 9.6mm, ống 10mm)

Khớp nối AIRTAC PL1002 (ren 13mm, ống 10mm)

Khớp nối AIRTAC PL1003 (ren 17mm, ống 10mm)

Khớp nối AIRTAC PL1004 (ren 21mm, ống 10mm)

Khớp nối AIRTAC PL1201 (ren 9.6mm, ống 12mm)

Khớp nối AIRTAC PL1202 (ren 13mm, ống 12mm)

Khớp nối AIRTAC PL1203 (ren 17mm, ống 12mm)

Khớp nối AIRTAC PL1204 (ren 21mm, ống 12mm)

Thông số khớp nối AIRTAC PL

Thông số model của khớp nối AIRTAC PL

Khớp nối AIRTAC PLF là loai co nối 90 độ có một đầu ren trong và một đầu ống, có nhiều kích cỡ khác nhau được hiển thị qua model như sau:

Khớp nối AIRTAC PLF4M5 (ren 5mm, ống 4mm)

Khớp nối AIRTAC PLF401 (ren 9.6mm, ống 4mm)

Khớp nối AIRTAC PLF402 (ren 13mm, ống 4mm)

Khớp nối AIRTAC PLF6M5 (ren 5mm, ống 6mm)

Khớp nối AIRTAC PLF601 (ren 9.6mm, ống 6mm)

Khớp nối AIRTAC PLF602 (ren 13mm, ống 6mm)

Khớp nối AIRTAC PLF603 (ren 17mm, ống 6mm)

Khớp nối AIRTAC PLF801 (ren 9.6mm, ống 8mm)

Khớp nối AIRTAC PLF802 (ren 13mm, ống 8mm)

Khớp nối AIRTAC PLF803 (ren 17mm, ống 8mm)

Khớp nối AIRTAC PLF804 (ren 21mm, ống 8mm)

Khớp nối AIRTAC PLF1001 (ren 9.6mm, ống 10mm)

Khớp nối AIRTAC PLF1002 (ren 13mm, ống 10mm)

Khớp nối AIRTAC PLF1003 (ren 17mm, ống 10mm)

Khớp nối AIRTAC PLF1004 (ren 21mm, ống 10mm)

Khớp nối AIRTAC PLF1202 (ren 13mm, ống 12mm)

Khớp nối AIRTAC PLF1203 (ren 17mm, ống 12mm)

Khớp nối AIRTAC PLF1204 (ren 21mm, ống 12mm)

Thông số khớp nối AIRTAC PLF

Thông số model của khớp nối AIRTAC PLF

Khớp nối AIRTAC PCF là loai đầu nối thẳng có một đầu ren trong và một đầu ống, có nhiều kích cỡ khác nhau được hiển thị qua model như sau:

 AIRTAC PCF4M5 (ren 5mm, ống 4mm)

 AIRTAC PCF401 (ren 9.6mm, ống 4mm)

AIRTAC PCF402 (ren 13mm, ống 4mm)

 AIRTAC PCF6M5 (ren 5mm, ống 6mm)

AIRTAC PCF601 (ren 9.6mm, ống 6mm)

AIRTAC PCF602 (ren 13mm, ống 6mm)

AIRTAC PCF603 (ren 17mm, ống 6mm)

AIRTAC PCF604 (ren 21mm, ống 6mm)

AIRTAC PCF801 (ren 9.6mm, ống 8mm)

AIRTAC PCF802 (ren 13mm, ống 8mm)

 AIRTAC PCF803 (ren 17mm, ống 8mm)

AIRTAC PCF804 (ren 21mm, ống 8mm)

 AIRTAC PCF1001 (ren 9.6mm, ống 10mm)

 AIRTAC PCF1002 (ren 13mm, ống 10mm)

AIRTAC PCF1003 (ren 17mm, ống 10mm)

 AIRTAC PCF1004 (ren 21mm, ống 10mm)

 AIRTAC PCF1202 (ren 13mm, ống 12mm)

 AIRTAC PCF1203 (ren 17mm, ống 12mm)

 AIRTAC PCF1204 (ren 21mm, ống 12mm)

Thông số và kích thước của đầu nối hơi AIRTAC PCF

Thông số model của đầu nối hơi AIRTAC PCF

Đặc điểm và kích cỡ của đầu nối hơi AIRTAC PYB

Đầu nối hơi AIRTAC PYB là loai đầu nối thẳng có một đầu ren và hai đầu ống, có nhiều kích cỡ khác nhau được hiển thị qua model như sau:

Thông số và kích cỡ của đầu nối hơi AIRTAC PYB

Thông số model của đầu nối hơi AIRTAC PYB

Khớp nối thẳng EASUN EPL là loại co nối 90 độ có một đầu ren ngoài và một đầu là ống.

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Ngay cả sau khi cài đặt, hướng của ống có thể được thay đổi một cách dễ dàng

Khớp nối được trang bị với các lỗ hình lục giác bên trong.  dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những loại model như sau:

EASUN EPL4-M5 (ren 5mm, ống 4mm)

EASUN EPL4-01 (ren 9.6mm, ống 4mm)

EASUN EPL4-02 (ren 13mm, ống 4mm)

EASUN EPL6-M5 (ren 5mm, ống 6mm)

EASUN EPL6-01 (ren 9.6mm, ống 6mm)

EASUN EPL6-02 (ren 13mm, ống 6mm)

EASUN EPL6-03 (ren 17mm, ống 6mm)

EASUN EPL6-04 (ren 21mm, ống 6mm)

EASUN EPL8-01 (ren 9.6mm, ống 8mm)

EASUN EPL8-02 (ren 13mm, ống 8mm)

EASUN EPL8-03 (ren 17mm, ống 8mm)

EASUN EPL8-04 (ren 21mm, ống 8mm)

EASUN EPL10-01 (ren 9.6mm, ống 10mm)

EASUN EPL10-02 (ren 13mm, ống 10mm)

EASUN EPL10-03 (ren 17mm, ống 10mm)

EASUN EPL10-04 (ren 21mm, ống 10mm)

EASUN EPL12-01 (ren 9.6mm, ống 12mm)

EASUN EPL12-02 (ren 13mm, ống 12mm)

EASUN EPL12-03 (ren 17mm, ống 12mm)

EASUN EPL12-04 (ren 21mm, ống 12mm)

EASUN EPL16-03 (ren 17mm, ống 16mm)

EASUN EPL16-04 (ren 21mm, ống 16mm)

 Website:http://vandientuchinhhang.com

Van tiết lưu SKP SAS có cấu tạo 2 đầu ren trong và 1 nút chỉnh lưu lượng, có các kích thước như sau:

SAS2000 (ren 9.6mm, 13mm)

SAS4000 (ren 13mm, 17mm, 21mm)

SAS5000 (ren 27mm)

SAS6000 (ren 34mm)

Dưới đây là các thông số kĩ thuật cũng như tính năng của van tiết lưu SKP SAS

Thông số kỹ thuật và model của van tiết lưu SKP SAS2000

Thông số kỹ thuật và kích thước của van tiết lưu SKP SAS2000

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Van tiết lưu AIRTAC PSL là van điều chỉnh lưu lượng khí nén gồm có một đầu ren và một đầu ống và một núm chỉnh lưu lượng, có nhiều kích cỡ khác nhau được hiển thị qua model như sau:

Cấu tạo van tiết lưu khí nén AIRTAC PSL

Thông số van tiết lưu AIRTAC PSL

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Khớp nối hơi EASUN EPC là loại khớp nối thẳng có một đầu ren ngoài và một đầu là ống.

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Khớp nối được trang bị với các lỗ hình lục giác bên trong, dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích cỡ như sau:

EASUN EPC4-M5 (ren 5mm, ống 4mm)

EASUN EPC4-01 (ren 9.6mm, ống 4mm)

EASUN EPC4-02 (ren 13mm, ống 4mm)

EASUN EPC6-M5 (ren 5mm, ống 6mm)

EASUN EPC6-01 (ren 9.6mm, ống 6mm)

EASUN EPC6-02 (ren 13mm, ống 6mm)

EASUN EPC6-03 (ren 17mm, ống 6mm)

EASUN EPC6-04 (ren 21mm, ống 6mm)

EASUN EPC8-01 (ren 9.6mm, ống 8mm)

EASUN EPC8-02 (ren 13mm, ống 8mm)

EASUN EPC8-03 (ren 17mm, ống 8mm)

EASUN EPC8-04 (ren 21mm, ống 8mm)

EASUN EPC10-01 (ren 9.6mm, ống 10mm)

EASUN EPC10-02 (ren 13mm, ống 10mm)

EASUN EPC10-03 (ren 17mm, ống 10mm)

EASUN EPC10-04 (ren 21mm, ống 10mm)

EASUN EPC12-01 (ren 9.6mm, ống 12mm)

EASUN EPC12-02 (ren 13mm, ống 12mm)

EASUN EPC12-03 (ren 17mm, ống 12mm)

EASUN EPC12-04 (ren 21mm, ống 12mm)

EASUN EPC16-03 (ren 17mm, ống 16mm)

EASUN EPC16-04 (ren 21mm, ống 16mm)

Các thông số kích cở của đầu nối hơi EASUN EPC

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Khớp nối thẳng EASUN EPLF là loại co nối 90 độ có một đầu là ren trong và một đầu là ống.

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Ngay cả sau khi cài đặt, hướng của ống có thể được thay đổi một cách dễ dàng

Khớp nối được trang bị với các lỗ hình lục giác bên trong.  dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những loại model như sau:

EASUN EPLF4-M5 (ren 5mm, ống 4mm)

EASUN EPLF4-01 (ren 9.6mm, ống 4mm)

EASUN EPLF4-02 (ren 13mm, ống 4mm)

EASUN EPLF6-M5 (ren 5mm, ống 6mm)

EASUN EPLF6-01 (ren 9.6mm, ống 6mm)

EASUN EPLF6-02 (ren 13mm, ống 6mm)

EASUN EPLF6-03 (ren 17mm, ống 6mm)

EASUN EPLF6-04 (ren 21mm, ống 6mm)

EASUN EPLF8-01 (ren 9.6mm, ống 8mm)

EASUN EPLF8-02 (ren 13mm, ống 8mm)

EASUN EPLF8-03 (ren 17mm, ống 8mm)

EASUN EPLF8-04 (ren 21mm, ống 8mm)

EASUN EPLF10-01 (ren 9.6mm, ống 10mm)

EASUN EPLF10-02 (ren 13mm, ống 10mm)

EASUN EPLF10-03 (ren 17mm, ống 10mm)

EASUN EPLF10-04 (ren 21mm, ống 10mm)

EASUN EPLF12-01 (ren 9.6mm, ống 12mm)

EASUN EPLF12-02 (ren 13mm, ống 12mm)

EASUN EPLF12-03 (ren 17mm, ống 12mm)

EASUN EPLF12-04 (ren 21mm, ống 12mm)

EASUN EPLF16-03 (ren 17mm, ống 16mm)

EASUN EPLF16-04 (ren 21mm, ống 16mm)

Khớp nối thẳng EASUN EPCF là loại khớp nối thẳng có một đầu là ren trong và một đầu là ống.

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Ngay cả sau khi cài đặt, hướng của ống có thể được thay đổi một cách dễ dàng

Khớp nối được trang bị với các lỗ hình lục giác bên trong.  dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những loại model như sau:

EASUN EPCF4-M5 (ren 5mm, ống 4mm)

EASUN EPCF4-01 (ren 9.6mm, ống 4mm)

EASUN EPCF4-02 (ren 13mm, ống 4mm)

EASUN EPCF6-M5 (ren 5mm, ống 6mm)

EASUN EPCF6-01 (ren 9.6mm, ống 6mm)

EASUN EPCF6-02 (ren 13mm, ống 6mm)

EASUN EPCF6-03 (ren 17mm, ống 6mm)

EASUN EPCF6-04 (ren 21mm, ống 6mm)

EASUN EPCF8-01 (ren 9.6mm, ống 8mm)

EASUN EPCF8-02 (ren 13mm, ống 8mm)

EASUN EPCF8-03 (ren 17mm, ống 8mm)

EASUN EPCF8-04 (ren 21mm, ống 8mm)

EASUN EPCF10-01 (ren 9.6mm, ống 10mm)

EASUN EPCF10-02 (ren 13mm, ống 10mm)

EASUN EPCF10-03 (ren 17mm, ống 10mm)

EASUN EPCF10-04 (ren 21mm, ống 10mm)

EASUN EPCF12-01 (ren 9.6mm, ống 12mm)

EASUN EPCF12-02 (ren 13mm, ống 12mm)

EASUN EPCF12-03 (ren 17mm, ống 12mm)

EASUN EPCF12-04 (ren 21mm, ống 12mm)

EASUN EPCF16-03 (ren 17mm, ống 16mm)

EASUN EPCF16-04 (ren 21mm, ống 16mm)

Các kích cỡ của đầu nối hơi EASUN EPCF

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Khớp nối thẳng EASUN EPB là loại khớp nối chữ T có một đầu là ren ngoài và hai đầu là ống.

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Ngay cả sau khi cài đặt, hướng của ống có thể được thay đổi một cách dễ dàng

Khớp nối được trang bị với các lỗ hình lục giác bên trong.  dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những loại model như sau:

EASUN EPB4-M5 (ren 5mm, ống 4mm)

EASUN EPB4-01 (ren 9.6mm, ống 4mm)

EASUN EPB4-02 (ren 13mm, ống 4mm)

EASUN EPB6-M5 (ren 5mm, ống 6mm)

EASUN EPB6-01 (ren 9.6mm, ống 6mm)

EASUN EPB6-02 (ren 13mm, ống 6mm)

EASUN EPB6-03 (ren 17mm, ống 6mm)

EASUN EPB6-04 (ren 21mm, ống 6mm)

EASUN EPB8-01 (ren 9.6mm, ống 8mm)

EASUN EPB8-02 (ren 13mm, ống 8mm)

EASUN EPB8-03 (ren 17mm, ống 8mm)

EASUN EPB8-04 (ren 21mm, ống 8mm)

EASUN EPB10-01 (ren 9.6mm, ống 10mm)

EASUN EPB10-02 (ren 13mm, ống 10mm)

EASUN EPB10-03 (ren 17mm, ống 10mm)

EASUN EPB10-04 (ren 21mm, ống 10mm)

EASUN EPB12-01 (ren 9.6mm, ống 12mm)

EASUN EPB12-02 (ren 13mm, ống 12mm)

EASUN EPB12-03 (ren 17mm, ống 12mm)

EASUN EPB12-04 (ren 21mm, ống 12mm)

EASUN EPB16-03 (ren 17mm, ống 16mm)

EASUN EPB16-04 (ren 21mm, ống 16mm)

 Các thông số kích cỡ của đầu nối hơi EASUN EPB

Các kích cỡ của đầu nối hơi EASUN EPB

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Khớp nối thẳng EASUN EPX là loại khớp nối thẳng có một đầu là ren ngoài và hai đầu là ống. (Đầu nối chữ Y)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Ngay cả sau khi cài đặt, hướng của ống có thể được thay đổi một cách dễ dàng

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những loại model như sau:

EASUN EPX4-M5 (ren 5mm, ống 4mm)

EASUN EPX4-01 (ren 9.6mm, ống 4mm)

EASUN EPX4-02 (ren 13mm, ống 4mm)

EASUN EPX6-M5 (ren 5mm, ống 6mm)

EASUN EPX6-01 (ren 9.6mm, ống 6mm)

EASUN EPX6-02 (ren 13mm, ống 6mm)

EASUN EPX6-03 (ren 17mm, ống 6mm)

EASUN EPX6-04 (ren 21mm, ống 6mm)

EASUN EPX8-01 (ren 9.6mm, ống 8mm)

EASUN EPX8-02 (ren 13mm, ống 8mm)

EASUN EPX8-03 (ren 17mm, ống 8mm)

EASUN EPX8-04 (ren 21mm, ống 8mm)

EASUN EPX10-01 (ren 9.6mm, ống 10mm)

EASUN EPX10-02 (ren 13mm, ống 10mm)

EASUN EPX10-03 (ren 17mm, ống 10mm)

EASUN EPX10-04 (ren 21mm, ống 10mm)

EASUN EPX12-01 (ren 9.6mm, ống 12mm)

EASUN EPX12-02 (ren 13mm, ống 12mm)

EASUN EPX12-03 (ren 17mm, ống 12mm)

EASUN EPX12-04 (ren 21mm, ống 12mm)

EASUN EPX16-03 (ren 17mm, ống 16mm)

EASUN EPX16-04 (ren 21mm, ống 16mm)

 Các thông số kích cỡ của đầu nối hơi EASUN EPX

Các kích cỡ của đầu nối hơi EASUN EPX

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPEG là loại đầu nối 3 đầu ống giảm

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPEG6-4 ( 2 đầu ống 6mm, 1 đầu ống 4mm)

EASUN EPEG8-6 ( 2 đầu ống 8mm, 1 đầu ống 6mm)

EASUN EPEG10-8 ( 2 đầu ống 10mm, 1 đầu ống 8mm)

EASUN EPEG12-10 ( 2 đầu ống 12mm, 1 đầu ống 10mm)

Các kích cỡ của đầu nối hơi EASUN EPEG

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPEG là loại đầu nối có 3 đầu ống bằng nhau (đầu nối chữ T)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPE4 (3 đầu ống 4mm)

EASUN EPE6 (3 đầu ống 6mm)

EASUN EPE8 (3 đầu ống 8mm)

EASUN EPE10 (3 đầu ống 10mm)

EASUN EPE12 (3 đầu ống 12mm)

EASUN EPE16 (3 đầu ống 16mm)

Các kích cỡ của đầu nối hơi EASUN EPE


Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPW là loại đầu nối 3 đầu ống giảm (đầu nối chữ Y)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPW6-4 ( 1 đầu ống 6mm, 2 đầu ống 4mm)

EASUN EPW8-6 ( 1 đầu ống 8mm, 2 đầu ống 6mm)

EASUN EPW10-8 ( 1 đầu ống 10mm, 2 đầu ống 8mm)

EASUN EPW12-10 ( 1 đầu ống 12mm, 2 đầu ống 10mm)

Các kích cỡ của đầu nối hơi EASUN EPW

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC40x900

Thông số kích thước của Ben hơi khí nén Airtac SC40x900

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC40x900 (Đường kính Piston phi 40mm x Hành trình 900mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC40

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC40

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC40 thì mình có các thông số như sau:

Đường kính trong xi lanh: 40mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 16mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1256 và pull (kéo về) 1055

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC40 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1256 = 879,2 tương đương 87,9kg) và kéo về với lực (0,7 x 1055 = 738,5 tương đương 73,8kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Các kích cỡ của đầu nối hơi EASUN EPY

Đầu nối hơi EASUN EPU là loại đầu nối 2 đầu ống bằng nhau

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPU4 (2 đầu ống 4mm)

EASUN EPU6 (2 đầu ống 6mm)

EASUN EPU8 (2 đầu ống 8mm)

EASUN EPU10 (2 đầu ống 10mm)

EASUN EPU12 (2 đầu ống 12mm)

Các kích cỡ của đầu nối hơi EASUN EPU

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

 Đầu nối hơi EASUN EPEG là loại đầu nối giảm (1 đầu ống lớn và 1 đầu ống nhỏ)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPG6-4 ( 1 đầu ống 6mm, 1 đầu ống 4mm)

EASUN EPG8-6 ( 1 đầu ống 8mm, 1 đầu ống 6mm)

EASUN EPG10-8 ( 1 đầu ống 10mm, 1 đầu ống 8mm)

EASUN EPG12-10 ( 1 đầu ống 12mm, 1 đầu ống 10mm)

Các kích cỡ của đầu nối hơi EASUN EPG

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPZA là loại đầu nối 4 đầu ống bằng nhau (đầu nối chữ thập +)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPZA4 (4 đầu ống 4mm).

EASUN EPZA6 (4 đầu ống 6mm)

EASUN EPZA8 (4 đầu ống 8mm)

EASUN EPZA10 (4 đầu ống 10mm)

EASUN EPZA12 (4 đầu ống 12mm)

Các kích cỡ của đầu nối hơi EASUN EPZA

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC40x1000

Thông số kích thước của Ben hơi khí nén Airtac SC40x1000

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC40x1000 (Đường kính Piston phi 40mm x Hành trình 1000mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC40

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC40

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC40 thì mình có các thông số như sau:

Đường kính trong xi lanh: 40mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 16mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1256 và pull (kéo về) 1055

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC40 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1256 = 879,2 tương đương 87,9kg) và kéo về với lực (0,7 x 1055 = 738,5 tương đương 73,8kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPV là loại đầu nối co 90 độ có 2 đầu ống bằng nhau

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPV4 ( 2 đầu ống 4mm)

EASUN EPV6 ( 2 đầu ống 6mm)

EASUN EPV8 ( 2 đầu ống 8mm)

EASUN EPV10 ( 2 đầu ống 10mm)

EASUN EPV12 ( 2 đầu ống 12mm)

Các kích cỡ của đầu nối hơi EASUN EPV

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPGJ là loại nối giảm

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPGJ6-4 ( giảm từ đầu ống 6mm ra đầu ống 4mm)

EASUN EPGJ8-6 ( giảm từ đầu ống 8mm ra đầu ống 6mm)

EASUN EPGJ10-8 ( giảm từ đầu ống 10mm ra đầu ống 8mm)

EASUN EPGJ12-10 ( giảm từ đầu ống 12mm ra đầu ống 10mm)

Các kích cỡ của đầu nối hơi EASUN EPGJ

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x175

Thông số kích thước của Xi lanh khí nén Airtac SC50x175

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x175 (Đường kính Piston phi 50mm x Hành trình 175mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x150

Thông số kích thước của Xi lanh khí nén Airtac SC50x150

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x150 (Đường kính Piston phi 50mm x Hành trình 150mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x125

Thông số kích thước của Xi lanh khí nén Airtac SC50x125

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x125 (Đường kính Piston phi 50mm x Hành trình 125mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x100

Thông số kích thước của Xi lanh khí nén Airtac SC50x100

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x100 (Đường kính Piston phi 50mm x Hành trình 100mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x75

Thông số kích thước của Xi lanh khí nén Airtac SC50x75

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x75 (Đường kính Piston phi 50mm x Hành trình 75mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Xi lanh khí nén Airtac SC50x25

Thông số kích thước của Xi lanh khí nén Airtac SC50x25

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC50x25 (Đường kính Piston phi 50mm x Hành trình 25mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC50

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC50

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC50 thì mình có các thông số như sau:

Đường kính trong xi lanh: 50mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 20mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1963 và pull (kéo về) 1649

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC50 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1963 = 1374,1 tương đương 137,4kg) và kéo về với lực (0,7 x 1649 = 1154,3 tương đương 115,4kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPEW là loại đầu nối 3 đầu ống giảm (1 đầu ống lớn 2 đầu ống nhỏ)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPEW6-4 ( 1 đầu ống 6mm, 2 đầu ống 4mm)

EASUN EPEW8-6 ( 1 đầu ống 8mm, 2 đầu ống 6mm)

EASUN EPEW10-8 ( 1 đầu ống 10mm, 2 đầu ống 8mm)

Các kích cỡ của đầu nối hơi EASUN EPEW

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPK là loại đầu nối 5 đầu ống bằng nhau

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPK4 ( 5 đầu ống 4mm)

EASUN EPK6 ( 5 đầu ống 6mm)

EASUN EPK8 ( 5 đầu ống 8mm)

Các kích cỡ của đầu nối hơi EASUN EPK

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPKG là loại đầu nối gồm 5 đầu ống giảm

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPKG6-4 ( 2 đầu ống 6mm, 3 đầu ống 4mm)

EASUN EPKG8-6 ( 2 đầu ống 8mm, 3 đầu ống 6mm)

EASUN EPKG10-8 ( 2 đầu ống 10mm, 3 đầu ống 8mm)

Các kích cỡ của đầu nối hơi EASUN EPKG

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC40x600

Thông số kích thước của Ben hơi khí nén Airtac SC40x600

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC40x600 (Đường kính Piston phi 40mm x Hành trình 600mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC40

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC40

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC40 thì mình có các thông số như sau:

Đường kính trong xi lanh: 40mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 16mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1256 và pull (kéo về) 1055

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC40 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1256 = 879,2 tương đương 87,9kg) và kéo về với lực (0,7 x 1055 = 738,5 tương đương 73,8kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Đầu nối hơi EASUN EPEG là loại đầu nối 2 đầu ống bằng nhau, được dùng để lắp trên mặt tủ (độ dày của mặt tủ từ 11 -20mm)

Lắp đặt nhanh chóng, đơn giản và linh hoạt, tiết kiệm không gian.

Dễ dàng cho việc lắp đặt ở những nơi chật hẹp

Tùy theo từng mục đích sử dụng khác nhau mà chúng ta có những kích thước như sau:

EASUN EPM4 ( 2 đầu ống 4mm)

EASUN EPM6 ( 2 đầu ống 6mm)

EASUN EPM8 ( 2 đầu ống 8mm)

EASUN EPM10 ( 2 đầu ống 10mm)

Các kích cỡ của đầu nối hơi EASUN EPM

QQuý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Các kích cỡ của đầu nối hơi EASUN EPM

Các kích cỡ và cấu tạo van tiết lưu khí nén EASUN ESA

Liên hệ thông tin dưới đây để được chúng tôi báo giá tốt nhất

Các kích cỡ và cấu tạo của van tiết lưu khí EASUN ESL

Liên hệ thông tin dưới đây để được chúng tôi báo giá tốt nhất

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC40x700

Thông số kích thước của Ben hơi khí nén Airtac SC40x700

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC40x700 (Đường kính Piston phi 40mm x Hành trình 700mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC40

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC40

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC40 thì mình có các thông số như sau:

Đường kính trong xi lanh: 40mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 16mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1256 và pull (kéo về) 1055

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC40 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1256 = 879,2 tương đương 87,9kg) và kéo về với lực (0,7 x 1055 = 738,5 tương đương 73,8kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Các kích cỡ của đầu nối hơi EASUN EHVFF

Van điện từ khí nén SKP SV1130 là loại van khí nén 5/2  5 cổng 2 vi trí, 1 đầu điện.

kích thước cổng : 1/8" (ren 9.6mm)

Áp suất hoạt động: 1.5~10bar.

Điện áp sử dụng: AC 110V,  AC 220V, DC 24V...

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điện từ khí nén SKP series SV1000 có các model sau:

SV1130 (van khí nén 5 cửa 2 vị trí, ren 9.6, 1 đầu điện)

SV1230 (van hơi 5 cửa 2 vị trí, ren 9.6, 2 đầu điện)

Ngoài ra còn có các loại van khí nén 5/2 có kích thước khác có model như sau:

SV6130 (van hơi 5 cửa 2 vị trí, ren 21, 1 đầu điện)

SV6230 (van hơi 5 cửa 2 vị trí, ren 21, 2 đầu điện)

SV5130 (van hơi 5 cửa 2 vị trí, ren 17, 1 đầu điện)

SV5230 (van hơi 5 cửa 2 vị trí, ren 17, 2 đầu điện)

SV3130 (van hơi 5 cửa 2 vị trí, ren 13, 1 đầu điện)

SV3230 (van hơi 5 cửa 2 vị trí, ren 13, 2 đầu điện)

Dưới đây là catalog của van điện từ khí nén SKP SV1130

Ký hiệu van khí nén SKP SV1130 (van khí nén 5/2)

Thông số kích thước và cấu tạo van điện từ khí nén SKP SV1130 (van khí nén 5/2)

Catalogue sản phẩm dưới đây

Catalogue (Download)...

Van điện từ khí nén SKP SV1230 là loại van khí nén 5/2 có 5 cửa 2 vi trí, 2 đầu điện.

kích thước cổng : 1/8" (ren 9.6mm)

Điện áp sử dụng: AC 110V,  AC 220V, DC 24V.

Áp suất hoạt động: 1.5~10bar.

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điện từ khí nén SKP series SV1000 có các model sau:

SV1130 (van hơi 5 cửa 2 vị trí, ren 9.6, 1 đầu điện)

SV1230 (van hơi 5 cửa 2 vị trí, ren 9.6, 2 đầu điện)

Ngoài ra còn có các loại van có kích thước khác có model như sau:

SV6130 (van hơi 5 cửa 2 vị trí, ren 21, 1 đầu điện)

SV6230 (van hơi 5 cửa 2 vị trí, ren 21, 2 đầu điện)

SV5130 (van hơi 5 cửa 2 vị trí, ren 17, 1 đầu điện)

SV5230 (van hơi 5 cửa 2 vị trí, ren 17, 2 đầu điện)

SV3130 (van hơi 5 cửa 2 vị trí, ren 13, 1 đầu điện)

SV3230 (van hơi 5 cửa 2 vị trí, ren 13, 2 đầu điện)

Dưới đây là catalog của van điện từ khí nén SKP SV1230

Thông số kỹ thuật và ký hiệu van điện từ khí nén SKP SV1230

Thông số kích thước và cấu tạo van điện từ khí nén SKP SV1230

Catalogue sản phẩm dưới đây

Catalogue (Download)....

Van điện từ khí nén SKP SV3130 là loại van khí nén 5/2 có 5 cửa 2 vi trí, 1 đầu điện.

Điện áp sử dụng: AC 110V,  AC 220V, DC 24V.

kích thước cổng : 1/4" (ren 13mm)

Áp suất hoạt động: 0.15 - 0.8 MPa.

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điện từ khí nén SKP series SV3000 có các model sau:

SV3130 (van hơi 5 cửa 2 vị trí, ren 13, 1 đầu điện)

SV3230 (van hơi 5 cửa 2 vị trí, ren 13, 2 đầu điện)

Ngoài ra còn có các loại van có kích thước khác có model như sau:

SV6130 (van hơi 5 cửa 2 vị trí, ren 21, 1 đầu điện)

SV6230 (van hơi 5 cửa 2 vị trí, ren 21, 2 đầu điện)

SV5130 (van hơi 5 cửa 2 vị trí, ren 17, 1 đầu điện)

SV5230 (van hơi 5 cửa 2 vị trí, ren 17, 2 đầu điện)

SV1130 (van hơi 5 cửa 2 vị trí, ren 9.6, 1 đầu điện)

SV1230 (van hơi 5 cửa 2 vị trí, ren 9.6, 2 đầu điện)

Dưới đây là catalog của van điện từ khí nén SKP SV3130

Thông số kỹ thuật và ký hiệu van điện từ khí nén SKP SV3130

Thông số kích thước và cấu tạo van điện từ khí nén SKP SV3130

SV3130 là van khí nén 5/2 1 đầu điện, hầu hết tất cả loại van khí nén 5/2 1 đầu điện đều có nguyên lý hoạt động giống nhau, và dưới đây là video giới thiệu về chức năng và nguyên lý hoạt động của van khí nén 5/2 1 đầu coil điện

Giới thiệu van điện từ SKP SV3130 và nguyên lý hoạt động của van khí 5/2

Catalogue của sản phẩm

 Catalogue (Download)...

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC40x800

Thông số kích thước của Ben hơi khí nén Airtac SC40x800

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC40x800 (Đường kính Piston phi 40mm x Hành trình 800mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :

SC125x25, SC125x50, SC125x75, SC125x100, SC125x125, SC125x150, SC125x175, SC125x200, SC125x225, SC125x250, SC125x300, SC125x350, SC125x400, SC125x450, SC125xSC125x500, SC125x600, SC125x700, SC125x800, SC125x900, SC125x1000.

Loại xi lanh khí nén đế vuông SC phi 160 có các model như : SC160x25, SC160x50, SC160x75, SC160x100, SC160x125, SC160x150, SC160x175, SC160x200, SC160x225, SC160x250, SC160x300, SC160x350, SC160xSC160x400, SC160x450, SC160x500, SC160x600, SC160x700, SC160x800, SC160x900, SC160x1000.

Loại xi lanh khí nén đế vuông SC phi 200 có các model như :

SC200x25, SC200x50, SC200x75, SC200x100, SC200x125, SC200x150, SC200x175, SC200xSC200x200, SC200x225, SC200x250, SC200x300, SC200x350, SC200x400, SC200x450, SC200x500, SC200x600, SC200x700, SC200x800, SC200x900, SC200x1000.

Loại xi lanh khí nén đế vuông SC phi 250 có các model như :

SC250x25, SC250x50, SC250x75, SC250x100, SC250x125, SC250x150, SC250x175, SC250x200, SC250x225, SC250x250, SC250x300, SC250x350, SC250x400, SC250x450, SC250x500, SC250x600, SC250x700,SC250x800, SC250x900, SC250x1000.

Catalog tính năng của xilanh khí nén AIRTAC SC

Kích thước và cấu tạo xi lanh khí nén AIRTAC SC40

Rất nhiều khách hàng đến hỏi mua xi lanh khí nén nhưng họ không xác định được kích thước cũng như các chất năng của loại xi lanh mình cần, vì vậy việc đưa ra lựa chọn để mua hàng còn gặp nhiều khó khăn.

Nếu các bạn dành vài phút để đọc hết bài viết này thì tôi tin chắc bạn sẽ biết mình cần gì và mua loại nào cho thích hợp.

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách của ben hơi khí nén, thì việc chúng ta cần trước tiên là xác định rõ cấu tạo cũng như kích thước xi lanh khí nén, dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC SC40 và cách tính kích thước của xi lanh.

Kích thước của xilanh khí nén đế vuông AIRTAC SC40

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC SC

Tức nhiên là xi lanh có đường kính càng to thì đồng nghĩa lực đẩy cũng lớn hơn xi lanh có đường kính nhỏ và dưới đây là cách tính lực đẩy và lực kéo về của xi lanh.

Đối với xi lanh khí nén AIRTAC SC40 thì mình có các thông số như sau:

Đường kính trong xi lanh: 40mm (thể hiện ở dòng Bore size (mm))

Đường kính của Piston (hay còn gọi là cây ty) xi lanh: 16mm (thể hiện ở dòng Rod size (mm))

Ở dòng pressure area mm² có thông số là push (đẩy ra) 1256 và pull (kéo về) 1055

Như vậy nếu mình đưa áp suất khí nén 0,7 MPa (7 kgf/cm²) để kích hoạt xi lanh SC40 thì xi lanh sẽ sinh ra lực đẩy là (0,7 x 1256 = 879,2 tương đương 87,9kg) và kéo về với lực (0,7 x 1055 = 738,5 tương đương 73,8kg).

Mình đã giới thiệu xong các kích thước cũng như cấu tạo xylanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC SC cho phù hợp, trên đây chỉ là các thông số thảm khảo và nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC SC.

Với công thức trên mình có thể áp dụng vào tính lực đẩy của các xi lanh SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Nếu xi lanh hoạt động trong hệ thống tự động thì cảm biến từ xilanh là bộ phận quan trọng luôn đi đôi với xi lanh khí nén, và điều kiện để xi lanh dùng được cảm biến từ là piston đó phải có từ (nam châm từ), dưới đây là các loại cảm biến có thể kết hợp với xi lanh AIRTAC SC

Chúng tôi nhận giao hàng ở tất cả các quận huyện trong TPHCM và khắp các tỉnh thành trên cả nước.

Quý khách vui lòng liên hệ thông tin bên dưới để được báo giá tốt nhất

Van điện từ khí nén SKP SV3230 là loại van khí nén điều khiển bằng điện 5/2 có 5 cửa 2 vi trí, 2 đầu điện.

kích thước cổng : 1/4" (ren 13mm)

Áp suất hoạt động: 1.5~10kg/m2 (Bar).

Điện áp sử dụng: AC 110V, DC 24V, AC 220V.

Loại van khí nén 5 cửa 2 vị trí .

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điện từ khí nén SKP series SV3000 có các model sau:

SV3130 (van khí nén 5 cửa 2 vị trí, ren 13, 1 đầu điện)

SV3230 (van hơi 5 cửa 2 vị trí, ren 13, 2 đầu điện)

Ngoài ra còn có các loại van có kích thước khác có model như sau:

SV6130 (van khí nén 5 cửa 2 vị trí, ren 21, 1 đầu điện)

SV6230 (van khí nén 5 cửa 2 vị trí, ren 21, 2 đầu điện)

SV5130 (van hơi khí nén 5 cửa 2 vị trí, ren 17, 1 đầu điện)

SV5230 (van hơi 5 cửa 2 vị trí, ren 17, 2 đầu điện)

SV1130 (van hơi 5 cửa 2 vị trí, ren 9.6, 1 đầu điện)

SV1230 (van hơi 5 cửa 2 vị trí, ren 9.6, 2 đầu điện)

Dưới đây là catalog của van điện từ khí nén SKP SV3230

Thông số kỹ thuật và ký hiệu van khí nén SKP SV3230

Thông số kích thước và cấu tạo van điện từ khí nén SKP SV3230

catalogue sản phẩm dưới đây

Catalogue (Download)...

Van điện từ khí nén SKP SV5130 là loại van khí nén 5/2 có 5 cửa 2 vi trí, 1 đầu điện.

kích thước cổng : 3/8" (ren 17mm)

Điện Áp: AC 110V,  AC 220V, DC 24V.

Áp suất hoạt động:1.5~9bar.

Loại van 5 cửa 2 vị trí .

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điện từ khí nén SKP series SV5000 có các model sau:

SV5130 (van hơi 5 cửa 2 vị trí, ren 17, 1 đầu điện)

SV5230 (van hơi 5 cửa 2 vị trí, ren 17, 2 đầu điện)

Ngoài ra còn có các loại van có kích thước khác có model như sau:

SV6130 (van hơi 5 cửa 2 vị trí, ren 21, 1 đầu điện)

SV6230 (van hơi 5 cửa 2 vị trí, ren 21, 2 đầu điện)

SV3130 (van hơi 5 cửa 2 vị trí, ren 13, 1 đầu điện)

SV3230 (van hơi 5 cửa 2 vị trí, ren 13, 2 đầu điện)

SV1130 (van hơi 5 cửa 2 vị trí, ren 9.6, 1 đầu điện)

SV1230 (van hơi 5 cửa 2 vị trí, ren 9.6, 2 đầu điện)

Dưới đây là catalog của van điện từ khí nén SKP SV5130

Thông số kỹ thuật và ký hiệu van khí nén SKP SV5130

Các thông số kích thước và cấu tạo van khí nén 5/2 SKP SV5130

SV5130 là van khí nén 5/2 1 đầu điện, hầu hết tất cả loại van khí nén 5/2 1 đầu điện đều có nguyên lý hoạt động giống nhau, và dưới đây là video giới thiệu về chức năng và nguyên lý hoạt động của van khí nén 5/2 1 đầu coil điện

Giới thiệu van điện từ SKP SV5130 và nguyên lý hoạt động của van khí 5/2

Catalogue của sản phẩm bên dưới

Catalogue (Download)...

Van điện từ khí nén SKP SV5230 là loại van khí nén 5/2 có 5 cửa 2 vi trí, 2 đầu điện.

kích thước cổng : 3/8" (ren 17mm)

Áp suất hoạt động: 0.15 - 0.8 MPa .

Loại van 5 cửa 2 vị trí .

Điện áp: AC 110V,  AC 220V, DC 24V.

Nhiệt độ hoạt động: 5~60^oC

Hãng sản xuất: SKP (Hàn Quốc)

Van điện từ khí nén SKP series SV5000 có các model sau:

SV5130 (van điện từ khí nén 5 cửa 2 vị trí, ren 17, 1 đầu điện)

SV5230 (van điện từ khí nén 5 cửa 2 vị trí, ren 17, 2 đầu điện)

Ngoài ra còn có các loại van có kích thước khác có model như sau:

SV6130 (van khí nén 5 cửa 2 vị trí, ren 21, 1 đầu điện)

SV6230 (van điện từ khí nén 5 cửa 2 vị trí, ren 21, 2 đầu điện)

SV3130 (van khí nén 5 cửa 2 vị trí, ren 13, 1 đầu điện)

SV3230 (van điện từ khí nén 5 cửa 2 vị trí, ren 13, 2 đầu điện)

SV1130 (van khí nén 5 cửa 2 vị trí, ren 9.6, 1 đầu điện)

SV1230 (van khí nén 5 cửa 2 vị trí, ren 9.6, 2 đầu điện)

Dưới đây là catalog của van điện từ khí nén SKP SV5230

Thông số kỹ thuật và ký hiệu van điện từ khí nén SKP SV5230

Các thông số kích cỡ và cấu tạo van điện từ khí nén SKP SV5230

Catalogue sản phẩm dưới đây

Catalogue (Download)...

Thông số kích thước và lực đẩy của Ben hơi khí nén Airtac SC40x400

Thông số kích thước của Ben hơi khí nén Airtac SC40x400

 Các phụ kiện của Ben hơi khí nén Airtac SC32, SC40, SC50, SC63, SC80, SC100, SC125, SC160, SC200, SC250

Ben Hơi Khí Nén AIRTAC SC40x400 (Đường kính Piston phi 40mm x Hành trình 400mm)

Kích thước cổng: ren 13mm (1/4")

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 80 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Xi lanh khí nén AIRTAC series SC các loại như sau:

Xi lanh khí nén AIRTAC series SC có rất nhiều kích thước và hành trình khác nhau để chúng ta lựa chọn:

Loại xi lanh khí nén đế vuông SC phi 32 có các model như :

SC32x25, SC32x50, SC32x75, SC32x100, SC32x125, SC32x150, SC32x175, SC32x200, SC32x225, SC32x250, SC32x300, SC32x350, SC32x400, SC32x450, SC32x500, SC32x600, SC32x700, SC32x800, SC32x900, SC32x1000.

Loại xi lanh khí nén đế vuông SC phi 40 có các model như :

SC40x25, SC40x50, SC40x75, SC40x100, SC40x125, SC40x150, SC40x175, SC40x200, SC40x225, SC40x250, SC40x300, SC40x350, SC40x400, SC40x450, SC40x500, SC40x600, SC40x700, SC40x800, SC40x900, SC40x1000.

Loại xi lanh khí nén đế vuông SC phi 50 có các model như :

SC50x25, SC50x50, SC50x75, SC50x100, SC50x125, SC50x150, SC50x175, SC50x200, SC50x225, SC50x250, SC50x300, SC50x350, SC50x400, SC50x450, SC50x500, SC50x600, SC50x700, SC50x800, SC50x900, SC50x1000.

Loại xi lanh khí nén đế vuông SC phi 63 có các model như :

SC63x25, SC63x50, SC63x75, SC63x100, SC63x125, SC63x150, SC63x175, SC63x200, SC63x225, SC63x250, SC63x300, SC63x350, SC63x400, SC63x450, SC63x500, SC63x600, SC63x700, SC63x800, SC63x900, SC63x1000.

Loại xi lanh  khí nén đế vuông SC phi 80 có các model như :

SC80x25, SC80x50, SC80x75, SC80x100, SC80x125, SC80x150, SC80x175, SC80x200, SC80x225, SC80x250, SC80x300, SC80x350, SC80x400, SC80x450, SC80x500, SC80x600, SC80x700, SC80x800, SC80x900, SC80x1000.

Loại xi lanh khí nén đế vuông SC phi 100 có các model như :

SC100x25, SC100x50, SC100x75, SC100x100, SC100x125, SC100x150, SC100x175, SC100x200, SC100x225, SC100x250, SC100x300, SC100x350, SC100x400, SC100x450, SC100x500, SC100x600, SC100x700, SC100x800, SC100x900, SC100x1000.

Loại xi lanh khí nén đế vuông SC phi 125 có các model như :
