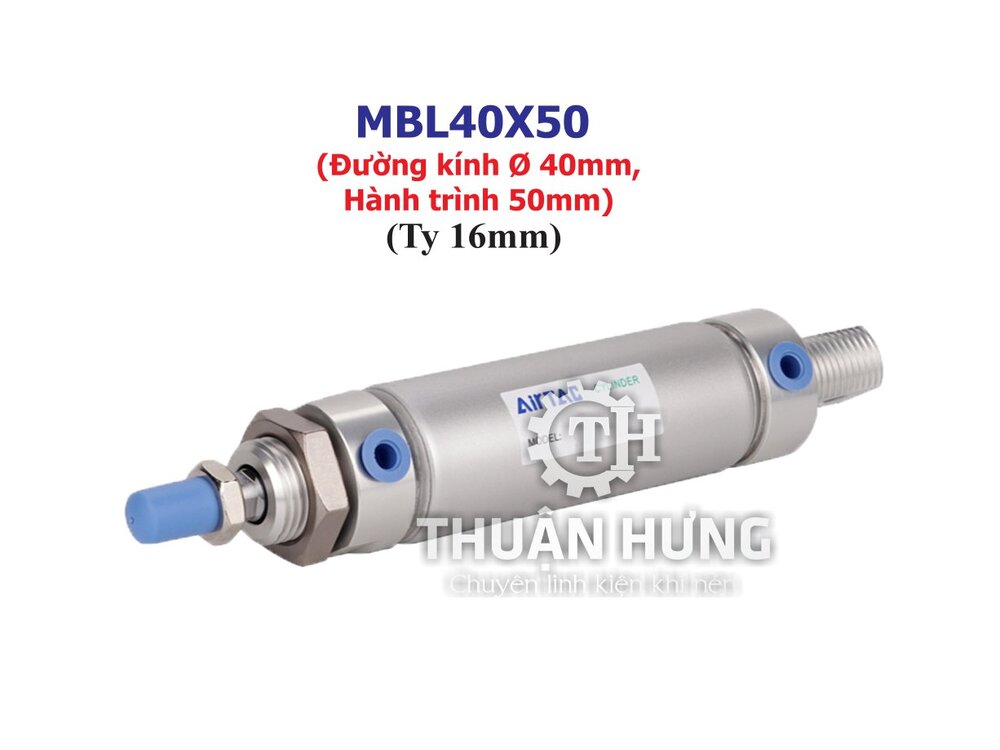

Xi lanh khí nén AIRTAC MBL40x50 (Đường kính phi 40mm x hành trình 50mm)

Thông số kỹ thuật, kích thước và lực đẩy Xi Lanh Khí Nén AIRTAC MBL40X50

Các tính năng và thông số kỹ thuật Xi lanh khí nén AIRTAC MBL40X50

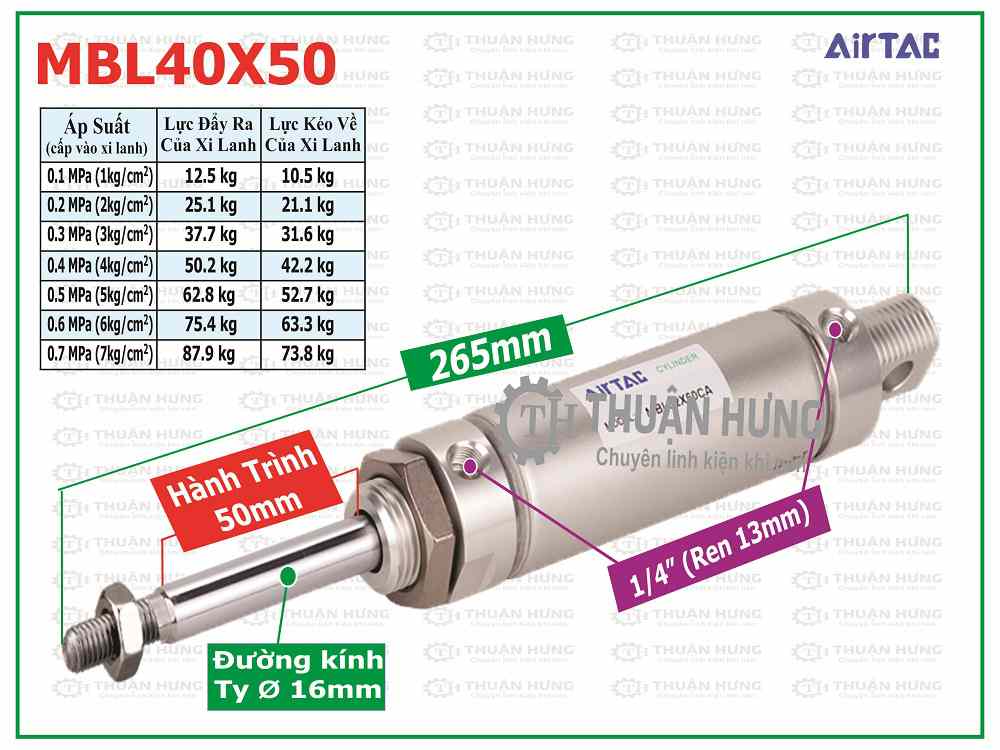

Thông số kích thước và lực đẩy xi lanh khí nén AIRTAC MBL40X50

Phụ kiện đầu Y, Mắt trâu, Đầu lắc và đế FA, LB, SDB…Ben hơi khí nén MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Thông số kỹ thuật và tính năng của xi lanh khí nén AIRTAC MBL40

Ben hơi khí nén AIRTC MBL40 là loại xi lanh tròn có đường kính phi 40mm

Kích thước cổng: ren 13mm (1/4″)

Áp suất : 0,1~1MPa (1~10kg)

Nhiệt độ: -20 ~ 70 độ C

Hãng sản xuất: AIRTAC (Đài Loan)

Loại xi lanh khí nén MBL40 có các model như:

MBL40x25, MBL40x50, MBL40x75, MBL40x100, MBL40x125, MBL40x150, MBL40x175, MBL40x200, MBL40x225, MBL40x250, MBL40x300, MBL40x350, MBL40x400, MBL40x450, MBL40x500.

Xi lanh khí nén MBL32 có các model như sau:

MBL32x25, MBL32x50, MBL32x75, MBL32x100, MBL32x125, MBL32x150, MBL32x175, MBL32x200, MBL32x225, MBL32x250, MBL32x300, MBL32x350, MBL32x400, MBL32x450, MBL32x500.

Loại xi lanh khí nén MBL25 có các model như:

MBL25x25, MBL25x50, MBL25x75, MBL25x100, MBL25x125, MBL25x150, MBL25x175, MBL25x200, MBL25x225, MBL25x250, MBL25x300, MBL25x350, MBL25x400, MBL25x450, MBL25x500.

Loại xi lanh khí nén MBL20 có các model như:

MBL20x25, MBL20x50, MBL20x75, MBL20x100, MBL20x125, MBL20x150, MBL20x175, MBL20x200, MBL20x225, MBL20x250, MBL20x300, MBL20x350, MBL20x400, MBL20x450, MBL20x500.

Xi lanh khí nén MBL40 có các model như sau:

MBL40x25, MBL40x50, MBL40x75, MBL40x100, MBL40x125, MBL40x150, MBL40x175, MBL40x200, MBL40x225, MBL40x250, MBL40x300, MBL40x350, MBL40x400, MBL40x450, MBL40x500.

Xi lanh khí nén MBL50 có các model như sau:

MBL50x25, MBL50x50, MBL50x75, MBL50x100, MBL50x125, MBL50x150, MBL50x175, MBL50x200, MBL50x225, MBL50x250, MBL50x300, MBL50x350, MBL50x400, MBL50x450, MBL50x500.

Xi lanh khí nén MBL63 có các model như sau:

MBL63x25, MBL63x50, MBL63x75, MBL63x100, MBL63x125, MBL63x150, MBL63x175, MBL63x200, MBL63x225, MBL63x250, MBL63x300, MBL63x350, MBL63x400, MBL63x450, MBL63x500.

Những hình ảnh dưới đây là tài liệu về xi lanh khí nén AIRTAC MBL

Các tính năng và thông số kỹ thuật xi lanh khí nén AIRTAC MBL20MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Tùy theo nhu cầu sử dụng mà xi lanh khí nén có các kích thước và hành trình khác nhau, dưới đây là những thông số giúp chúng ta hiểu rõ hơn về các hành trình của xi lanh khí nén AIRTAC series MBL.

Các hành trình của xi lanh khí nén AIRTAC MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Ngoài những hành trình nêu trên chúng tôi còn nhận đặt các hành trình theo yêu cầu của quý khách.

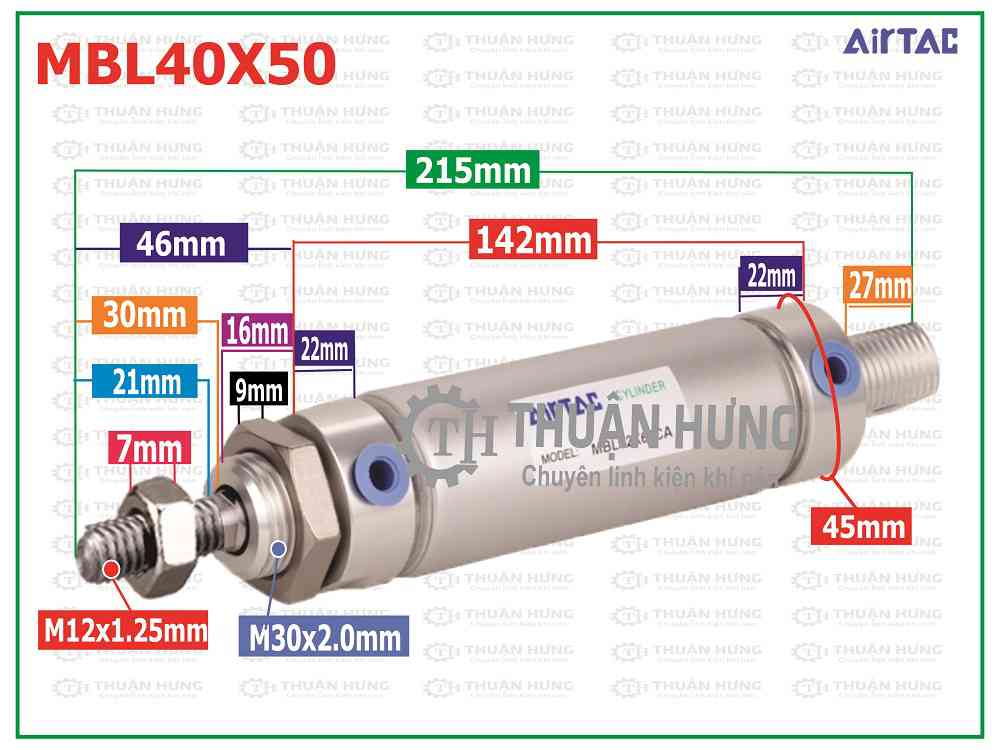

Cấu tạo và kích thước xi lanh khí nén AIRTAC MBL40

Để chuẩn bị tốt cho việc lắp đặt đúng nhu cầu sử dụng và hạn chế tối đa việc lắp đặt sai quy cách và kích thước của ben hơi khí nén, thì việc chúng ta cần trước tiên là hiểu rõ về cấu tạo cũng như kích thước xi lanh khí nén.

Dưới đây các thông số chi tiết về cấu tạo của xi lanh khí nén AIRTAC MBL40 và cách tính kích thước của xi lanh.

Kích thước và cấu tạo của xi lanh khí nén AIRTAC MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Lấy ví dụ mình cần kích thước của một cái ben hơi khí nén AIRTAC MBL40X25 (phi 40mm hành trình 25) thì tính toán xi lanh khí nén như sau:

Tổng chiều dài khi xi lanh đang ở vi trí ban đầu (đang rút lại) thì ta có công thức: A+ Stroke (hành trình) = 165 + 25 = 190mm (thông qua bản vẽ xi lanh khí nén trên mình có thể cho được kết quả của chiều của xi lanh AIRTAC MBL40X25).

Tổng chiều dài khi xi lanh đang thụt ra hết hành trình thì ta có công thức: A +Stroke( hành trình) + Stroke( hành trình) = 165 + 25 + 25 = 215mm ( vậy là chỉ cần tham khảo hình trên là chúng ta có thể tính ra được các kích thước của xi lanh khí nén AIRTAC MBL).

Đến đây mình chắc chắn nhiều người cũng đã biết lựa chọn xi lanh đúng với nhu cầu của mình rồi, nhưng trong đó vẫn còn không ít người thắc mắc về lực đẩy của xi lanh khí nén, dưới đây là hình ảnh thông số kỹ thuật xi lanh khí nén AIRTAC MBL và cách tính lực đẩy ra và rút vào của xi lanh khí.

 Bảng tính lực đẩy của xi lanh khí nén AIRTAC MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Bảng tính lực đẩy ra cũng như lực rút về của ben hơi khí nén AIRTAC MBL40

Ví dụ trường hợp này mình xin chọn xi lanh khí nén AIRTAC MBL40 và mình có các thông số như sau:

Đường kính trong xi lanh: 40mm (thể hiện ở cột Bore size(mm)

Đường kính của Piston (hay còn gọi là Ty) xi lanh: 16mm (thể hiện ở cột rod size)

Ở dòng Pressure area mm² là push-side 1256,6 pull-side 1055,6

Tức là mình dùng áp suất 1 kgf/cm² để kích hoạt xi lanh MBL40 thì xi lanh sẽ thụt ra với lực đẩy là (0,1 x 1256,6= 125,7 tương đương 12,5kg) và với lực rút về là (0,1 x 1055,6 = 105,6 tương đương 10,5 kg)

Tương tự như vậy mình sẽ đưa áp suất khí nén 5 kgf/cm² và kích hoạt xi lanh MBL thì xi lanh sẽ sinh ra lực đẩy là (0,5 x 1256,6 =628,3 tương đương 62,8kg) và rút về với lực (0,5 x 1055,6 = 527,8 tương đương 52,7kg)Thông qua bảng tính lực đẩy ở trên thì áp suất sẽ quyết định hoàn toàn đến lực đẩy cũng như lực kéo về cùa xi lanh, áp suất càng cao thì lực sinh ra càng lớn và ngược lại. Còn tốc độ của xi lanh khi đẩy ra và kéo về được quyết định bởi lưu lượng.

Mình đã giới thiệu xong cấu tạo xy lanh khí nén, đó là những gì chúng ta cần để xác định một cách chính xác nhất và lựa chọn xi lanh khí nén AIRTAC MBL cho phù hợp, nó chỉ đúng khi áp dụng cho ben hơi khí nén AIRTAC MBL.Mình xin giới thiệu những mẫu phụ kiện cho xi lanh khí nén AIRTAC MBL

Cấu tạo của xi lanh khí nén AIRTAC MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Phụ kiện đế LB của xi lanh khí nén AIRTAC MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Phụ kiện đế SDB của xi lanh khí nén AIRTAC MBL20 – MBL25 – MBL32 – MBL40 – MBL50 – MBL63

Điều khiển xilanh khí nén đơn giản bằng các loại van khí nén 5/2 5/3 4/3
